Lentelė 3 „Block 3 sc controller ERROR“ (3 bloko sc valdiklio
KLAIDA)
Bitas Klaida Pastaba
0 1 jutiklio ryšio klaida Ryšio klaida įvyko tarp sc valdiklio ir 1 jutiklio; jutiklis
galėjo atsijungti.
1 2 jutiklio ryšio klaida Ryšio klaida įvyko tarp sc valdiklio ir 2 jutiklio; jutiklis
galėjo atsijungti.
2–15 Nenaudojama
Lentelė 4 „Block 3 sc controller STATUS“ (3 bloko sc valdiklio
BŪSENA)
Bitas „Status1“ (1 būsena Pastaba
0 1 jutiklis įmontuotas Pirmas jutiklis įmontuotas į sc valdiklį. Šis bitas
nustatytas, net jeigu įmontavus jutiklis atsijungtų.
1 2 jutiklis įmontuotas Antras jutiklis įmontuotas į sc valdiklį. Šis bitas
nustatytas, net jeigu įmontavus jutiklis atsijungtų.
2 „Relay A on“ (A relė įjungta)
3 „Relay B on“ (B relė įjungta)
4 „Relay C on“ (C relė įjungta)
5 „Relay D on“ (D relė įjungta)
6–15 Nenaudojama
sc valdiklio vertės
Šame sąraše pateikti sc valdiklio duomenų aprašai, būtent:
• sc valdiklio pirmoji vertė parodo skaičiavimo rezultatą.
• sc valdiklio antroji vertė parodo 0-20 mA arba 4-20 mA išvestį iš 1
kanalo.
• sc valdiklio trečioji vertė parodo 0-20 mA arba 4-20 mA išvestį iš 2
kanalo.
IEEE 745 slankiojo kablelio apibrėžimas
PROFIBUS naudoja 32 bitų vienetinio tikslumo IEEE slankiojo kablelio
apibrėžimą. Apibrėžimą sudaro 23 bitų mantisė ir 8 bitų eksponentė.
Simboliui ant mantisės skirtas 1 bitas. Žr.
Floating point definition .

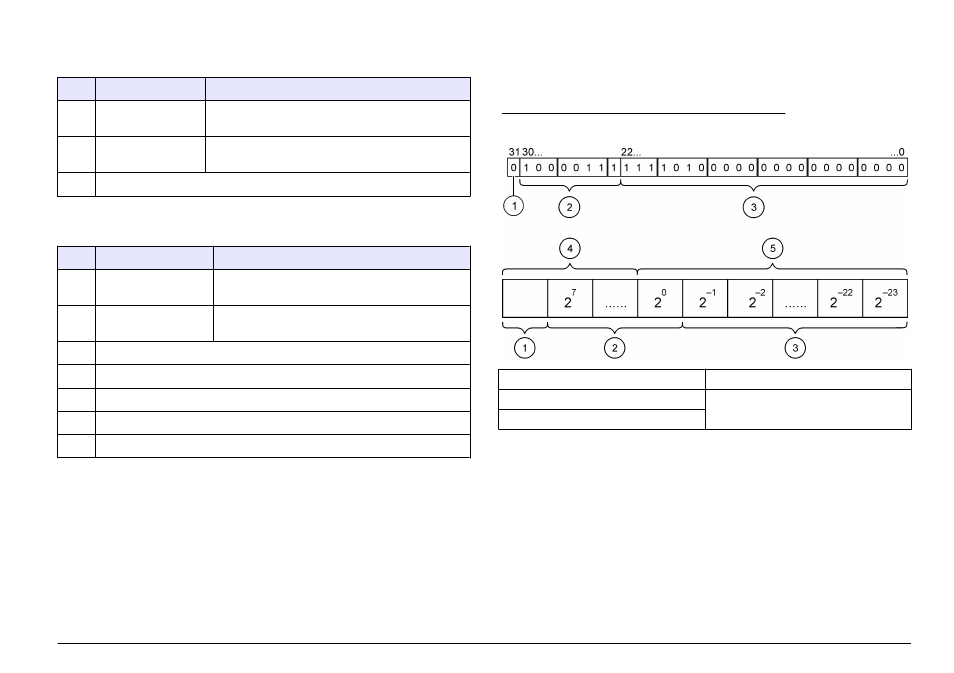

Paveikslėlis 3 Slankiojo kablelio apibrėžimas.
1 Simbolio bitas 4 Eksponentė
2 Eksponentė 5 Mantisė
3 Mantisė
lietuvių kalba 215
