Visualizzazione valori
La struttura del blocco dati Profibus (
Profibus message data block
structure ) può sostituire sonde pc senza modificare la configurazione del
PLC.
Il valore primario è sempre il valore misurato.
Il valore secondario, se non disponibile, è riempito con zero.
Il valore terziario, se non disponibile, è riempito con zero.

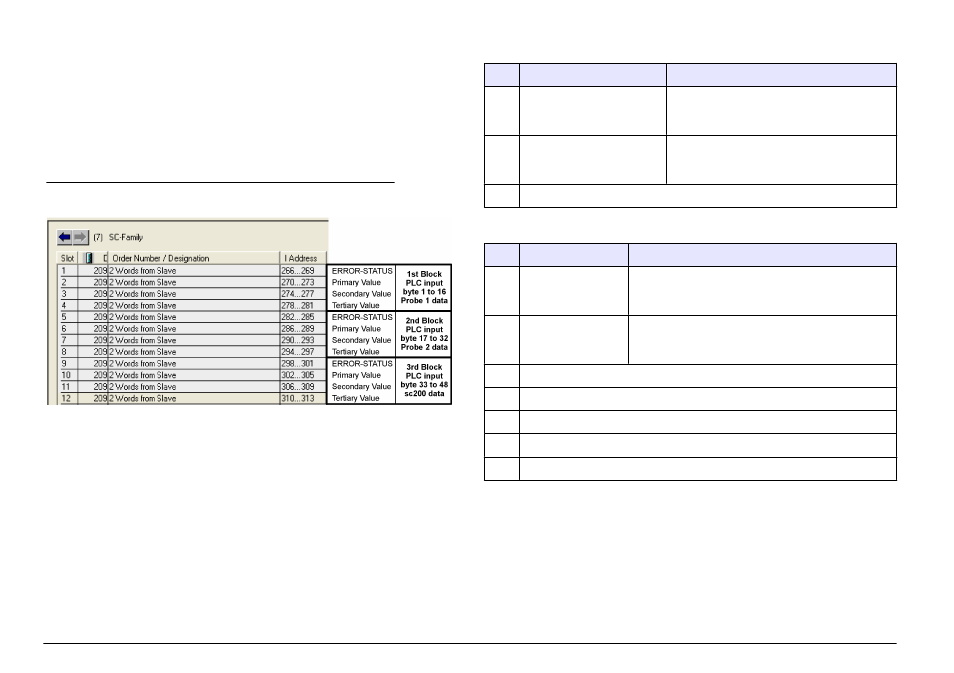

Figura 2 Struttura del blocco dati dei messaggi Profibus
Blocco dati controller
Il blocco dati per il controller sc è simile al blocco dati per i sensori. La
struttura del blocco dati del controller sc è indipendente dal numero di
sensori collegati:
• sc controller_ERROR
• sc controller_STATUS
• Valore primario
• Valore secondario
• Valore terziario
Block 3 sc controller ERROR e Block 3 sc controller STATUS mostrano le
definizioni dei dati per errore e stato 1 nel controller sc.
Tabella 3 ERRORE controller sc Blocco 3
Bit Errore Nota
0 Errore di comunicazione
Sensore 1 Si è verificato un errore di comunicazione tra
il controller sc e il sensore 1; il sensore
potrebbe essere scollegato.
1 Errore di comunicazione
Sensore 2 Si è verificato un errore di comunicazione tra
il controller sc e il sensore 2; il sensore
potrebbe essere scollegato.
2–15 Non usato
Tabella 4 STATO controller sc Blocco 3
Bit Status 1 Nota
0 Sensore 1 installato Il primo sensore è stato installato sul controller sc.
Questo bit è impostato anche se il sensore viene
scollegato dopo l'installazione.
1 Sensore 2 installato Il secondo sensore è stato installato sul controller sc.
Questo bit è impostato anche se il sensore viene
scollegato dopo l'installazione.
2 Relè A ON
3 Relè B ON
4 Relè C ON
5 Relè D ON
6–15 Non usato
valori controller sc
L'elenco seguente mostra le definizioni dei dati per il controller sc.
• Il valore primario del controller sc mostra il risultato di un calcolo.
• Il valore secondario del controller sc mostra l'output da 0-20 mA o 4-20
mA dal Canale 1.
• Il valore terziario del controller sc mostra l'output da 0-20 mA o 4-20 mA
dal Canale 2.
38 Italiano
