98
Raccordement électrique
10.4. raccordement avec
presse-étoupe
11 +
12 –
81
82
31 +
32 –
A
B
+
–
+24 V
GND
remote
sensor

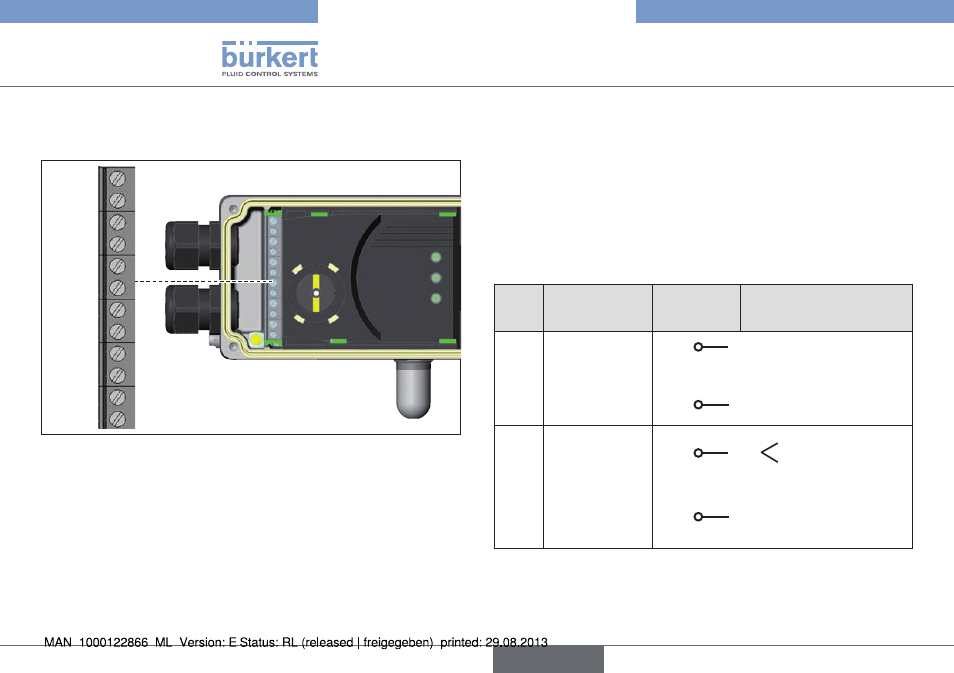

Fig. 21 : Désignation des bornes vissées
10.4.1. raccordement des bornes
→
Dévisser les 4 vis du couvercle du boîtier et retirer le couvercle.
Les bornes vissées sont maintenant accessibles.
→
Raccorder les bornes conformément à leur affectation.
10.4.2. affectation des bornes pour signaux
d’entrée du poste de commande (par
ex. api)
Borne affectation côté
appareil câblage externe / niveau
de signal
11 + Valeur de
consigne + 11 + + (0/4 ... 20 mA)
non isolation électrique
12 –
Valeur de
consigne GND 12 –
GND Valeur de consigne
81 + Entrée binaire + 81 + +
0 ... 5 V (log. 0)
10 ... 30 V (log. 1)
82 – Entrée binaire – 82 –
GND (identique à la
tension d’alimentation
GND)
Tab. 15 : Affectation des bornes ; signaux d’entrée du poste de commande
Type 8791
français
