94
Raccord fluidique
pour les actionneurs à double effet (fonctions i):
→
Relier les raccords de travail A1 et A2 avec les chambres cor-
respondantes de l’actionneur double effet.
Positions de sécurité, voir chapitre « 9.3. Positions de sécurité ».
information importante pour garantir un comportement
de régulation parfait.
Pour que le comportement de régulation dans la course
supérieure ne subisse pas de forte influence négative du
fait d’une différence de pression trop faible,
• maintenez la pression d’alimentation appliquée à au
moins 0,5 – 1 bar au-dessus de la pression nécessaire
pour amener l’actionneur pneumatique dans sa position
finale.
Si les variations sont plus importantes, les paramètres du
régulateur mesurés avec la fonction
X.TUNE ne sont pas
optimaux.
• Maintenez les variations de la pression d’alimentation
pendant le fonctionnement aussi faibles que possible
(maxi ±10 %).
9.3. positions de sécurité
La position de sécurité après une panne d’énergie auxiliaire élec-
trique dépend du raccordement fluidique de l’actionneur au raccord
d’alimentation A1 ou A2.

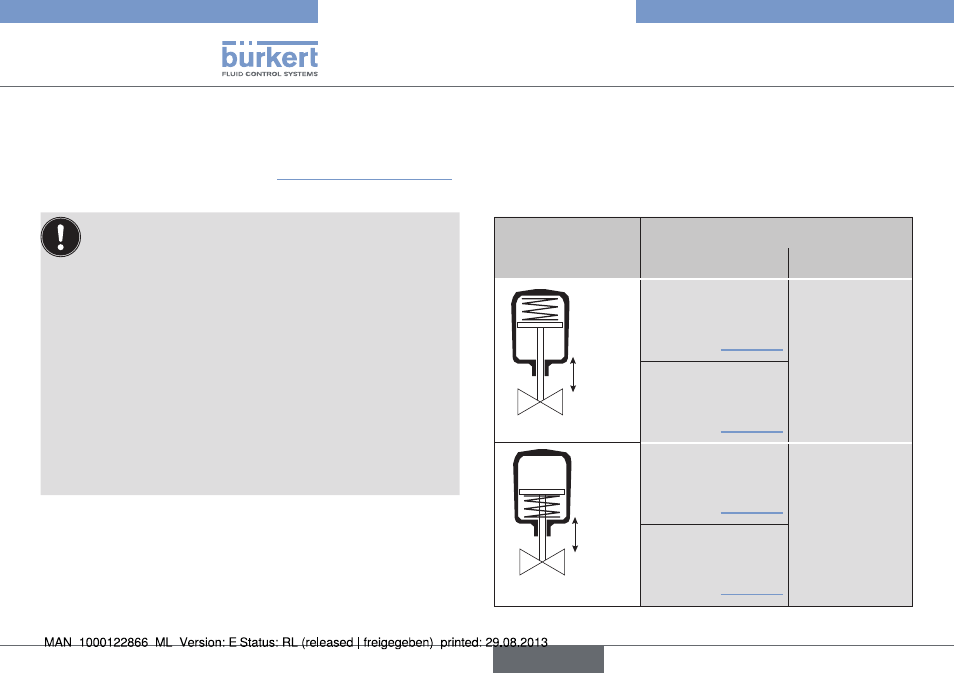

9.3.1. actionneurs à simple effet
type d‘actionneur
positions de sécurité après une panne
d’énergie auxiliaire
électrique
d’énergie auxiliaire
pneumatique
up
down
down
→
Raccordement
selon la « Fig. 17 »
down
up
→
Raccordement
selon la « Fig. 18 »
Fonction A
up
down
up
→
Raccordement
selon la « Fig. 17 »
up
down
→
Raccordement
selon la « Fig. 18 »
Fonction B
Tab. 10 : Positions de sécurité - actionneurs à simple effet
Type 8791
français
