Anbau und Montage
8.2.2. anbauwinkel befestigen
→
Anbauwinkel
①
mit Sechskantschrauben
⑨
, Federring
⑩
und Scheiben
⑪
auf der Rückseite des Positioners befestigen
(siehe „Bild 9“).
Die Wahl der verwendeten M8-Gewinde am Positioner
hängt von der Antriebsgröße ab.
→
Zur Ermittlung der richtigen Position, den Positioner mit Anbau-
winkel an den Antrieb halten.
Die Konusrolle am Hebel des Wegaufnehmers im Bügel muss
über den gesamten Hubbereich am Antrieb frei laufen können.
Bei 50% Hub sollte die Hebelstellung in etwa waagrecht sein
(siehe Kapitel „8.2.3. Hebelmechanismus ausrichten“).
①
⑨
⑩ ⑪
M8-Gewinde

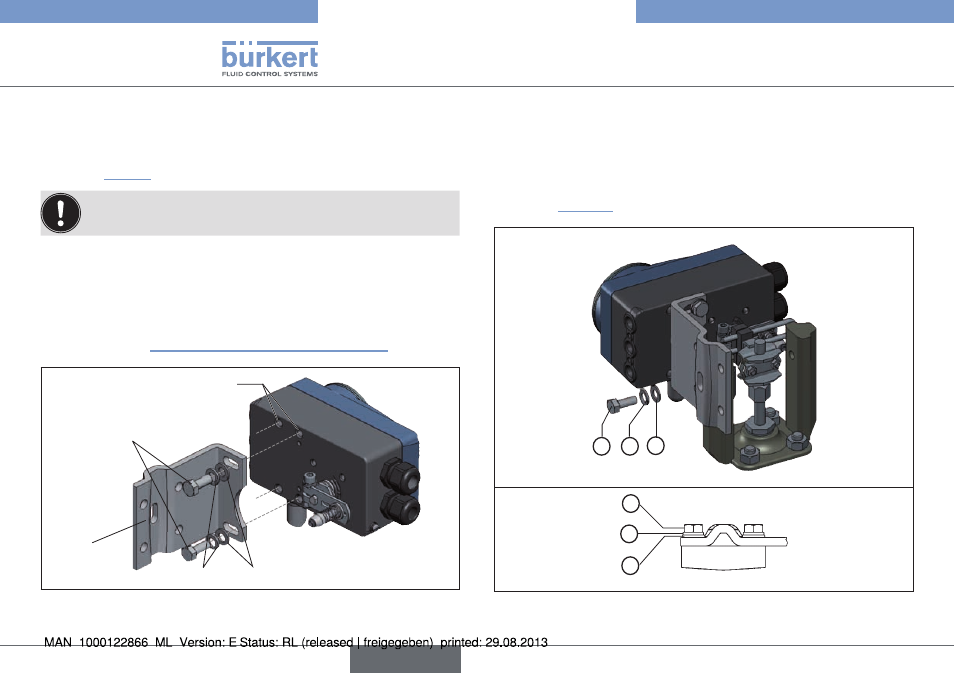

Bild 9: Anbauwinkel befestigen
Befestigung des positioners mit anbauwinkel bei antrieben mit
Gussrahmen:
→
Anbauwinkel mit einer oder mehreren Sechskantschrauben
⑧,
Scheiben
⑪
und Federringen
⑩
am Gussrahmen befestigen
(siehe „Bild 10“).
8 10 11
8
10
11
Bild 10: Positioner mit Anbauwinkel befestigen; bei Antrieben mit
Gussrahmen
