77
Caractéristiques techniques
Système de mesure de
déplacement interne
Axe du système de mesure
de déplacement
Presse-étoupe
Module électronique
Système de réglage

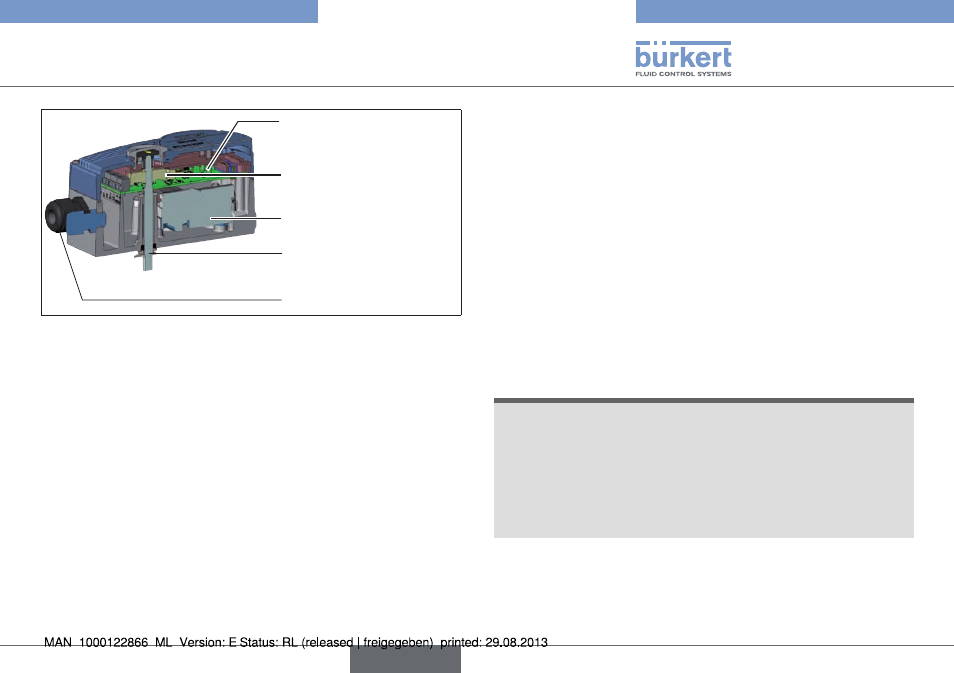

Fig. 2 : Structure, positionneur, type 8791
5.2. Description générale
Le positionneur, types 8791, est un régulateur de position électro-
pneumatique numérique pour les vannes de régulations à commande
pneumatique. L’appareil comprend les groupes fonctionnels principaux
- Système de mesure de déplacement
- Système de réglage électropneumatique
- Électronique du microprocesseur
Le système de mesure de déplacement mesure les positions
actuelles de la vanne de régulation.
L’électronique de microprocesseur compare en permanence la
position actuelle (valeur effective) à la consigne de position prescrite
par l’entrée de signal normalisé et transmet le résultat au régulateur
de position. En présence d’une différence de régulation, le système
de réglage électropneumatique effectue une correction appropriée
de la position effective.
6. caracTérisTiQues TechniQues
6.1. conformité
Le positionneur type 8791 est conforme aux directives CE sur la
base de la déclaration de conformité CE.
6.2. normes
La conformité avec les directives CE est satisfaite avec les normes
suivantes.
EN 61000-6-3, EN 61000-6-2, EN 61010-1
6.3. conditions d’exploitation
remarque !
en cas d‘utilisation à l‘extérieur, le rayonnement solaire et les
variations de température peuvent être à l‘origine de dysfonc-
tionnements ou de fuites de l‘appareil.
• Lorsqu‘il est utilisé à l‘extérieur, ne pas exposer l‘appareil aux
intempéries sans aucune protection.
• Veiller à ne pas être en dessous ou au-dessus de la tempé-
rature ambiante admissible.
Type 8791
français
