47
Bedienung
7.2.1. Belegung der Tasten
Die Belegung der 2 Tasten im Inneren des Gehäuses sind je nach
Betriebszustand (AUTOMATIK / HAND) unterschiedlich.
Die Beschreibung der Betriebszustände (AUTOMATIK / HAND) finden
Sie im Kapitel „7.1. Betriebszustand“.

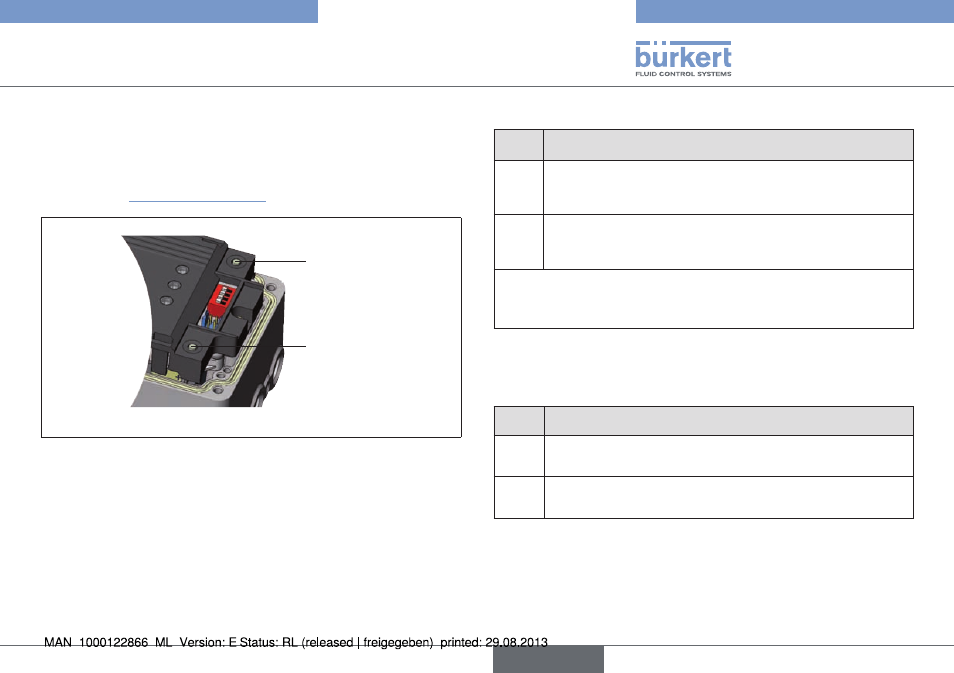

Taste 1
Taste 2
Bild 4: Beschreibung Tasten
Betriebszustand HAND (DIP-Schalter 4 auf ON):
Taste Funktion
1 Belüften 3)
(manuelles Auf- / Zufahren des Antriebs) 4)
2 Entlüften 3)
(manuelles Auf- / Zufahren des Antriebs) 4)
3)
Ohne Funktion, wenn über die Kommunikationssoftware der
Binäreingang mit Funktion „H/A-Umschaltung“ aktiviert wurde.
4)
Abhängig von der Steuerfunktion des Antriebs.
Tab. 1: Tastenbelegung Betriebszustand HAND
Betriebszustand AUTOMATIK (DIP-Schalter 4 auf OFF):
Taste Funktion
1 durch 5 Sekunden langes Drücken startet die Funktion
X.TUNE
2 -
Tab. 2: Tastenbelegung Betriebszustand AUTOMATIK
Typ 8791
deutsch
