49
Bedienung
7.2.3. anzeige der leDs
LED 1, grün (MODE)
Anzeige der Betriebszustände
AUTO, HAND, X.TUNE
LED 2, grün / gelb (POSITION)
Anzeige des Antriebszustands
(offen, geschlossen, öffnet oder schließt)
LED 3, rot ( FAULT)
Fehlerzustände

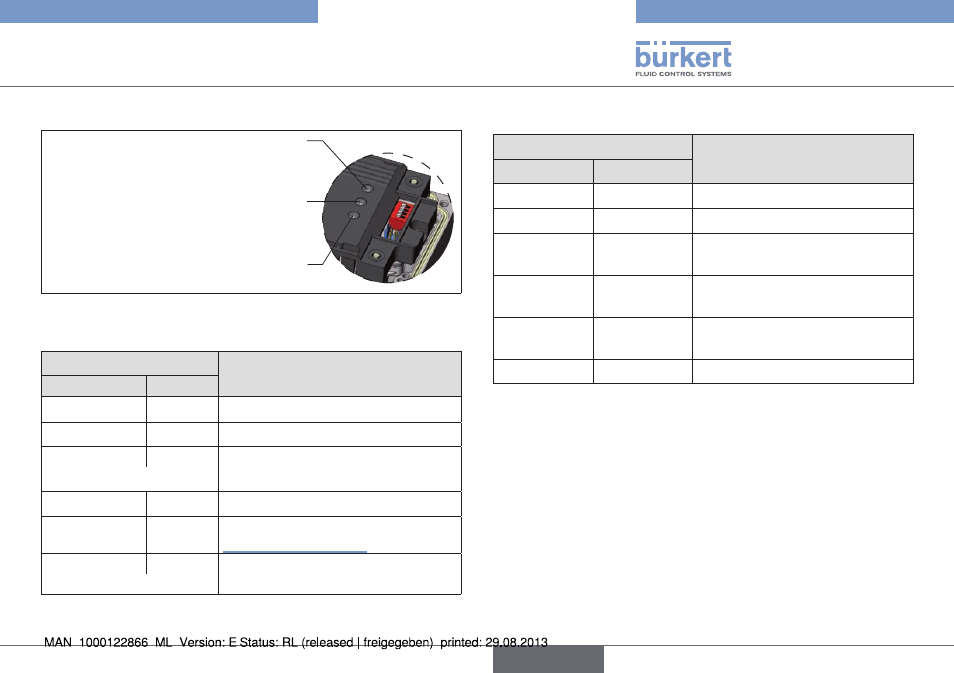

Bild 5: Anzeige LED
LeD 1 (grün, MODE) und LeD 3 (rot, FAULT)
LeD-Zustände
anzeige
grün rot
an aus Hochlaufphase bei Power ON
blinkt langsam aus Betriebszustand AUTO
blinkt blinkt Betriebszustand HAND
im Wechsel
blinkt schnell aus X.TUNE Funktion
aus an FEHLER (siehe Kapitel
„7.3. Fehlermeldungen“)
blinkt blinkt Betriebszustand AUTO bei
Fühlerbrucherkennung
langsam
Tab. 4: LED Zustände, LED 1 und LED 3
LeD 2 (grün / gelb, POSITION)
LeD-Zustände
anzeige
grün gelb
an aus Antrieb geschlossen
aus an Antrieb offen
blinkt langsam aus bleibende Regelabweichung
(Ist-Wert > Soll-Wert)
aus blinkt langsam bleibende Regelabweichung
(Ist-Wert < Soll-Wert)
blinkt schnell aus Schließen im Betriebszustand
HAND
aus blinkt schnell Öffnen im Betriebszustand HAND
Tab. 5: LED Zustände, LED 2
Typ 8791
deutsch
