90
Ajout et montage
8.3.1. montage
aVerTiSSemenT !
risque de blessures dы а un montage non conforme.
• Le montage doit être effectué uniquement par un personnel
qualifié et habilité disposant de l’outillage approprié.
risque de blessures dы а la mise en marche involontaire de
l’installation et le redémarrage non contrôlé.
• Empêchez tout actionnement involontaire de l’installation.
• Garantissez un redémarrage contrôlé après le montage.
procédure à suivre :
→
Déterminer la position de montage du positionneur :
- parallèlement à l’actionneur ou
- tourné de 90° par rapport à l’actionneur.
→
Rechercher la position de base et le sens de rotation de
l’actionneur.
protection anti-torsion :
tenir compte de la surface plate de l’axe.
En guise de protection anti-torsion, l’une des tiges filetées doit
reposer sur la surface plate de l’axe (voir « Fig. 12 »).
→
Engager l’adaptateur
①
sur l’axe du positionneur et le fixer avec
2 tiges filetées.
→
Bloquer les tiges filetées avec des écrous autobloquants afin
qu’elles ne se desserrent pas.
plage de rotation du système de mesure de dépla-
cement :
La plage de rotation maximale du système de mesure de
déplacement est de 180°.
L’axe du positionneur peut être déplacé uniquement dans
cette plage.
90°
P
osition idéale
pour la plage de pivotement
du positionneur = 90° (min. 30° / max. 180°)
La rotation de l’actionneur
pivotant doit se faire à l’intérieur de la
plage de rotation de 180° du système de
mesure de déplacement.
Axe aplati
180°
Plage de pivo-
tement maximale

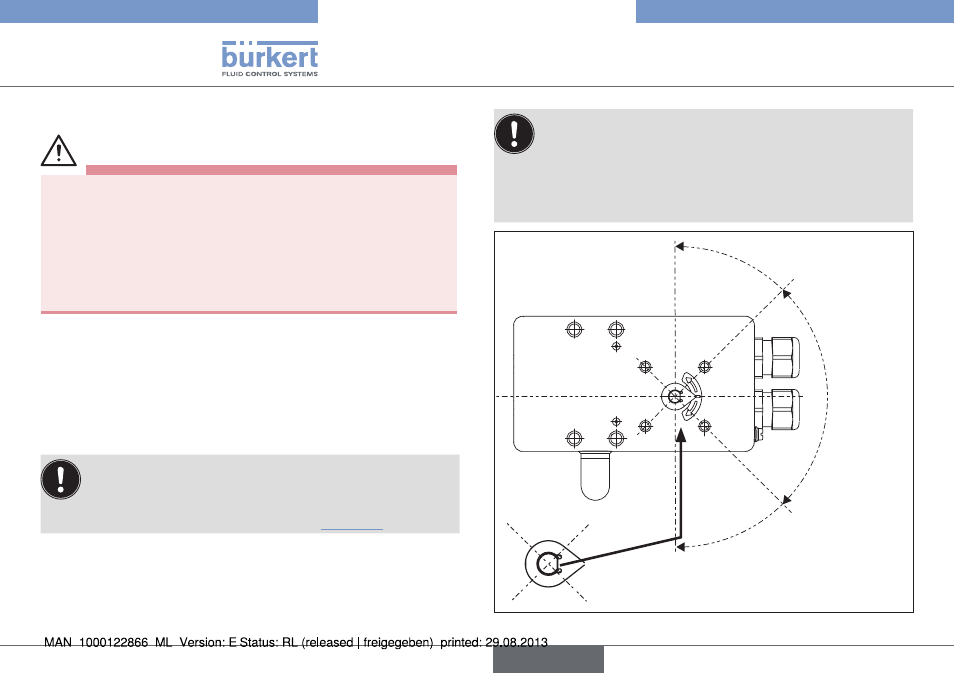

Fig. 12 : Plage de rotation / Protection anti-torsion
