Raccord fluidique
9. raccorD fluiDiQue
9.1. raccordement d’appareils destinés
à la zone à risque d’explosion
Lors du raccordement dans une zone protégée contre les explosions,
il convient de respecter « Information supplémentaire concernant
l’utilisation dans une zone à risque d’explosion » fournie avec les
appareils Ex.
9.2. consignes de sécurité
Danger !
risque de blessures dы а la présence de haute pression dans
l’installation !
• Avant de desserrer les conduites et les vannes, coupez la pres-
sion et purgez l’air des conduites.
aVerTiSSemenT !
risque de blessures dы а un montage non conforme !
• Le montage doit être effectué uniquement par un personnel qualifié
et habilité disposant de l’outillage approprié !
risque de blessures dы а la mise en marche involontaire de
l’installation et le redémarrage non contrôlé !
• Empêchez tout actionnement involontaire de l’installation.
• Garantissez un redémarrage contrôlé après le montage.
Raccord d’alimentation 2
(raccord : A2)
Raccord de pression d’alimen-
tation 1,4 – 7 bars (raccord : P)
Raccord d’alimentation 1
(raccord : A1)
Raccord de purge d’air

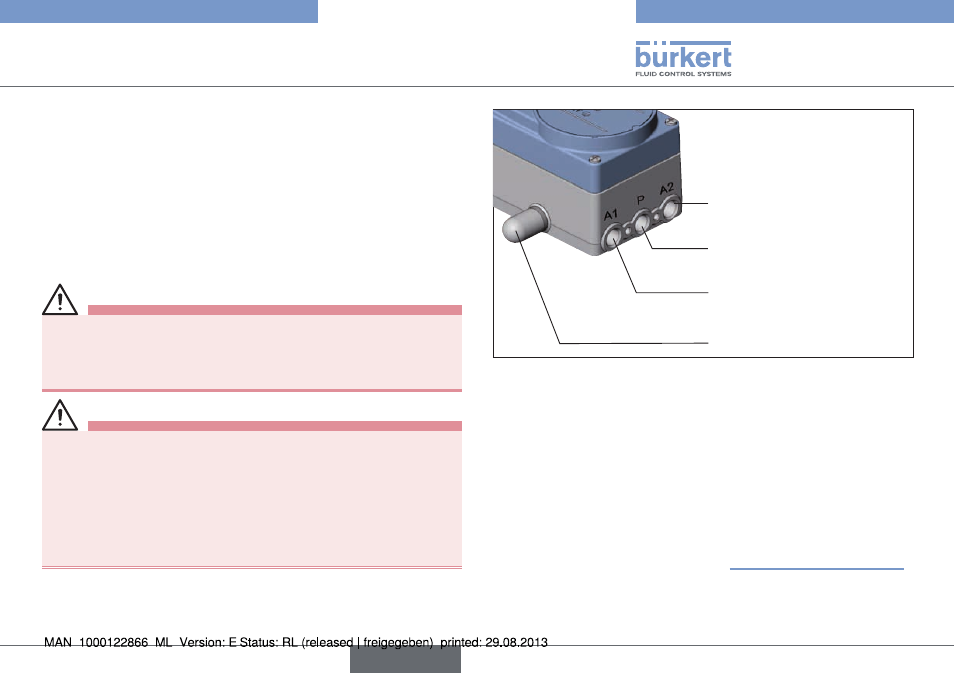

Fig. 16 : Installation fluidique / Position des raccordements
procédure à suivre :
→
Appliquer la pression d’alimentation (1,4 – 7 bar) au raccord de
pression d’alimentation P.
pour les actionneurs à simple effet (fonctions a ou B) :
→
Relier un raccord d’alimentation (A1 ou A2, en fonction de la
position de sécurité souhaitée) avec la chambre de l’actionneur
simple effet.
Positions de sécurité, voir chapitre « 9.3. Positions de sécurité ».
→
Obturer le raccord d’alimentation non utilisé avec un bouchon.
Type 8791
