Bedienung
7. BeDienunG
7.1. Betriebszustand
automatik (auto)
Im Betriebszustand AUTOMATIK wird der normale Reglerbetrieb
ausgeführt und überwacht.
→ LED 1 (MODE) blinkt grün.
hand
Im Betriebszustand HAND kann das Ventil manuell über die Tasten
auf- oder zugefahren werden.
→ LED 1 (MODE) blinkt grün.
→ LED 3 (FAULT) blinkt rot
Über den DIP-Schalter 4 kann zwischen den beiden Betriebszuständen
AUTOMATIK und HAND gewechselt werden (siehe Kapitel „7.2.2.
Funktion der DIP-Schalter“).
7.2. Bedien- und anzeigeelemente des
positioners
LED 1 ( MODE)
LED 2 ( POSITION)
LED 3 ( FAULT)
DIP-Schalter
Taste 2
Taste 1
Kommunikationsschnittstelle

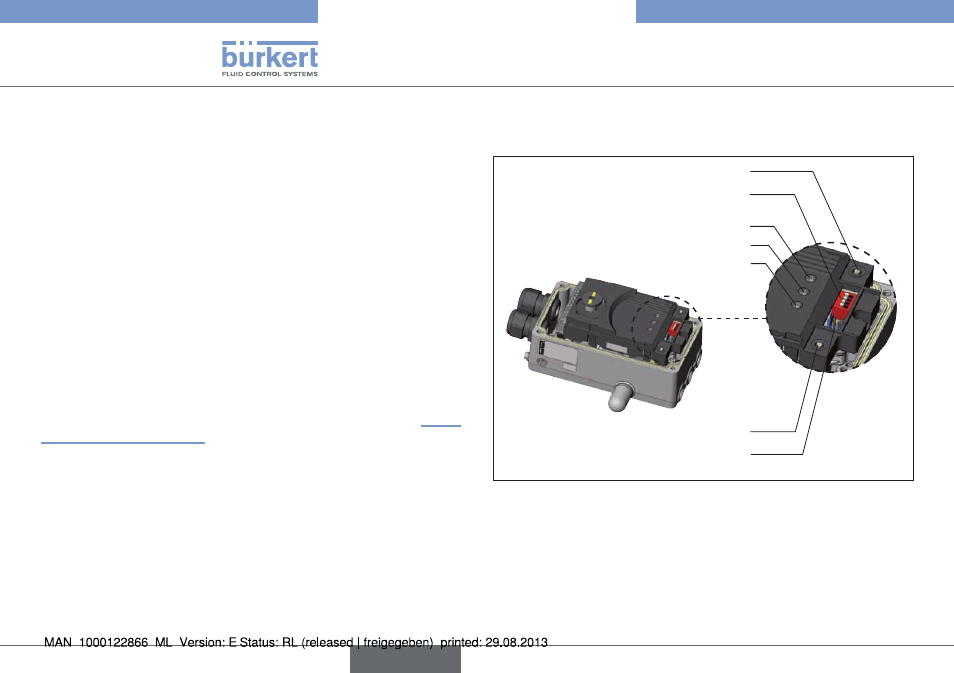

Bild 3: Beschreibung Bedienelemente
Der Positioner ist mit 2 Tasten, 4 DIP-Schalter und 3 LEDs als Anzei-
geelement ausgestattet.
