Raccordement électrique
10.6. l’affichage d’état leD interface as
L’affichage d’état LED bus indique l’état de l’interface AS (LED verte
et rouge).
Bus LED 1, verte
Bus LED 2, rouge

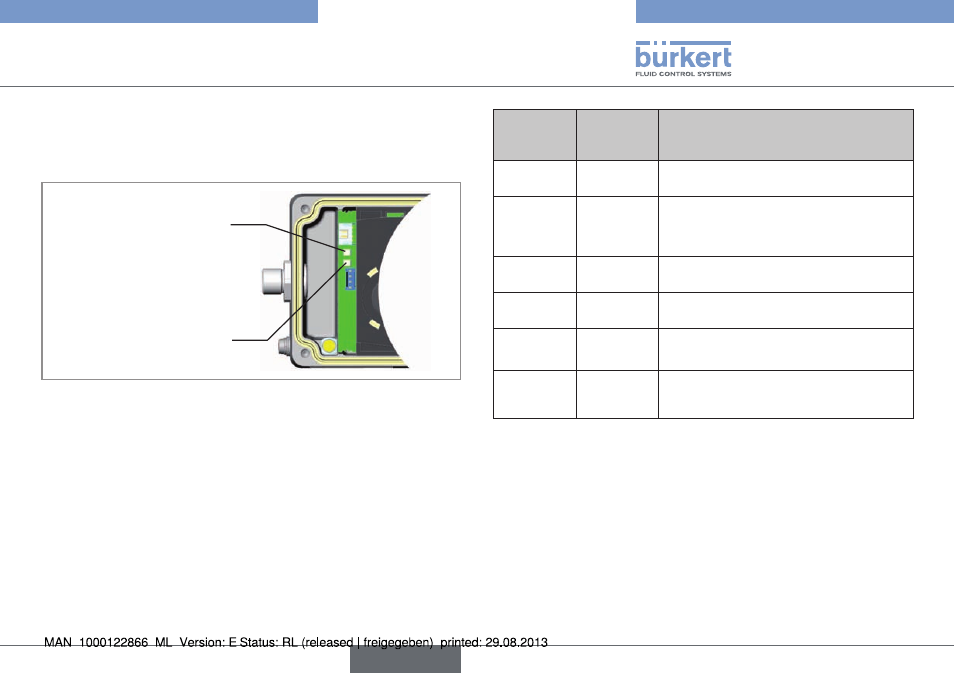

Fig. 24 : L’affichage d’état LED interface AS
Bus led 1
(verte) Bus led 2
(rouge)
éteinte éteinte POWER OFF
éteinte allumée
aucune exploitation des données
(chien de garde terminé avec adresse
esclave différente de 0)
allumée éteinte OK
clignote allumée Adresse esclave égale à 0
éteinte clignote
Défaut de l’électronique ou une mise à
niveau externe
clignote clignote
Timeout communication bus après 100
ms (défaut périphérie)
Tab. 22 : L’affichage d’état LED interface AS
