61
Fluidischer Anschluss
einfachwirkende antriebe - Steuerfunktion A oder B
Arbeitsanschluss A1
an Antrieb anschließen
A2 verschließen
Arbeitsanschluss A2
an Antrieb anschließen
A1 verschließen

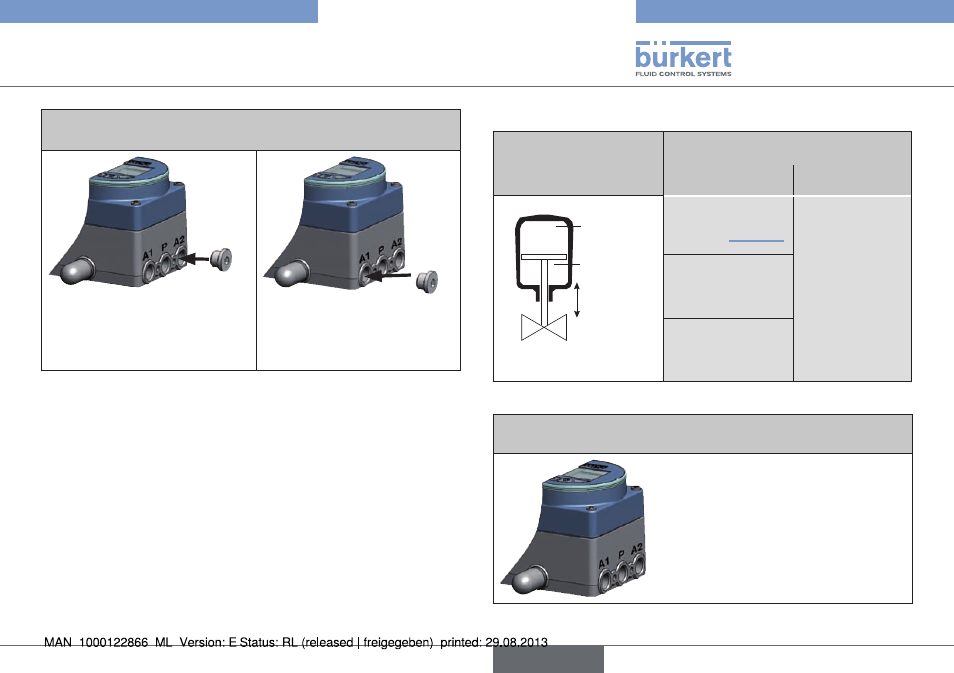

Bild 17: Anschluss A1 Bild 18: Anschluss A2
9.3.2. Doppeltwirkende antriebe
antriebsart
sicherheitsstellungen nach ausfall
der
elektrischen
hilfsenergie pneumatischen
hilfsenergie
up
down
untere
Kammer
obere
Kammer
→
Anschluss
siehe „Bild 19“
nicht definiert
up = untere
Kammer des
Antriebs an A2
down = obere
Kammer des
Antriebs an A2
Steuerfunktion I
Tab. 11: Sicherheitsstellungen - doppeltwirkende Antriebe
doppeltwirkende antriebe - Steuerfunktion I
Arbeitsanschluss A1 und A2
an Antrieb anschließen
Sicherheitsstellung:
up = untere Kammer an A2
down = obere Kammmer an A2
Bild 19: Anschluss bei SFI
Typ 8791
deutsch
