86
Ajout et montage
8.2.1. montage
aVerTiSSemenT !
risque de blessures dы а un montage non conforme.
• Le montage doit être effectué uniquement par un personnel
qualifié et habilité disposant de l’outillage approprié.
risque de blessures dы а la mise en marche involontaire de
l’installation et le redémarrage non contrôlé.
• Empêchez tout actionnement involontaire de l’installation.
• Garantissez un redémarrage contrôlé après le montage.
procédure à suivre :
→
Monter l’étrier
②
sur la broche d’actionneur à l’aide des pièces
de serrage
③
, des vis à tête hexagonale
⑰
et des rondelles
élastiques
⑯
.
3 17
2
16

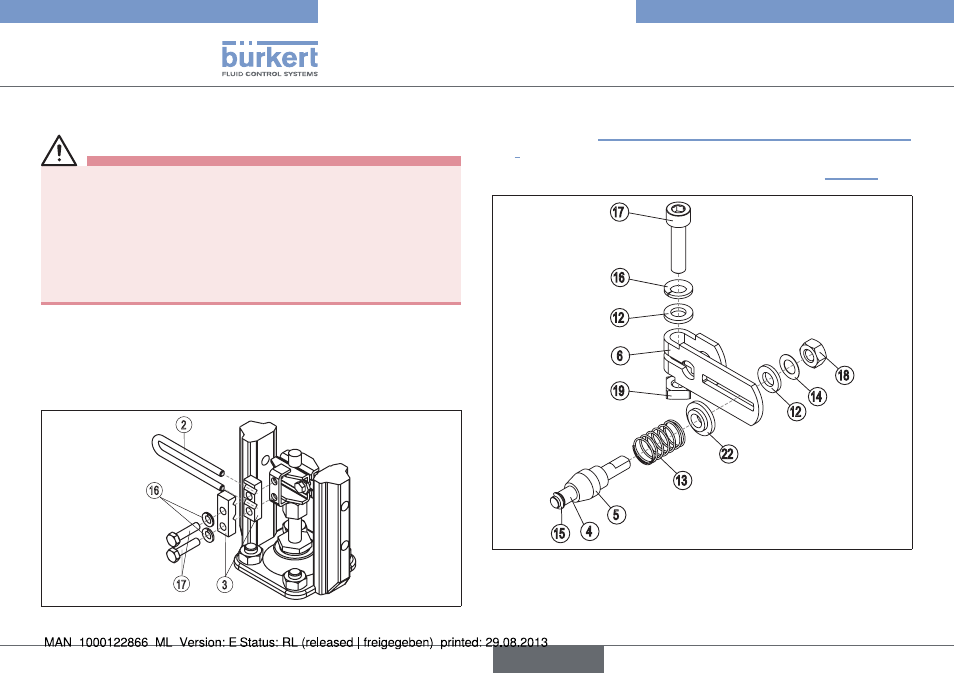

Fig. 6 : Montage de l’étrier
→
Choisir le levier court ou long en fonction de la course de l’ac-
tionneur (voir « Tab. 8 : Jeu de montage sur actionneurs linéaires
», n° 6a/6b).
→
Assembler le levier (s’il n’est pas déjà monté) (voir « Fig. 7 »).
17
16
12
6
19
18
14
12
22
5
4
13
15
Fig. 7 : Montage du levier
Type 8791
français
