92
Ajout et montage
8.4. mode remote avec système de
mesure de déplacement externe
Dans cette version, le positionneur ne possède pas de système de
mesure de déplacement sous forme de capteur d’angle de rotation,
mais au contraire un capteur remote externe.
Le Remote Sensor type 8798 est raccordé par une interface numé-
rique sérielle.
8.4.1. accessoires de fixation
Il existe deux possibilités de fixation du positionneur en mode remote
(siehe « Fig. 15 »).
Montage sur un rail DIN avec
jeu de montage d’acces-
soires, n° ID. 675702 Montage mural avec jeu de
montage d’accessoires,
n° ID. 675715

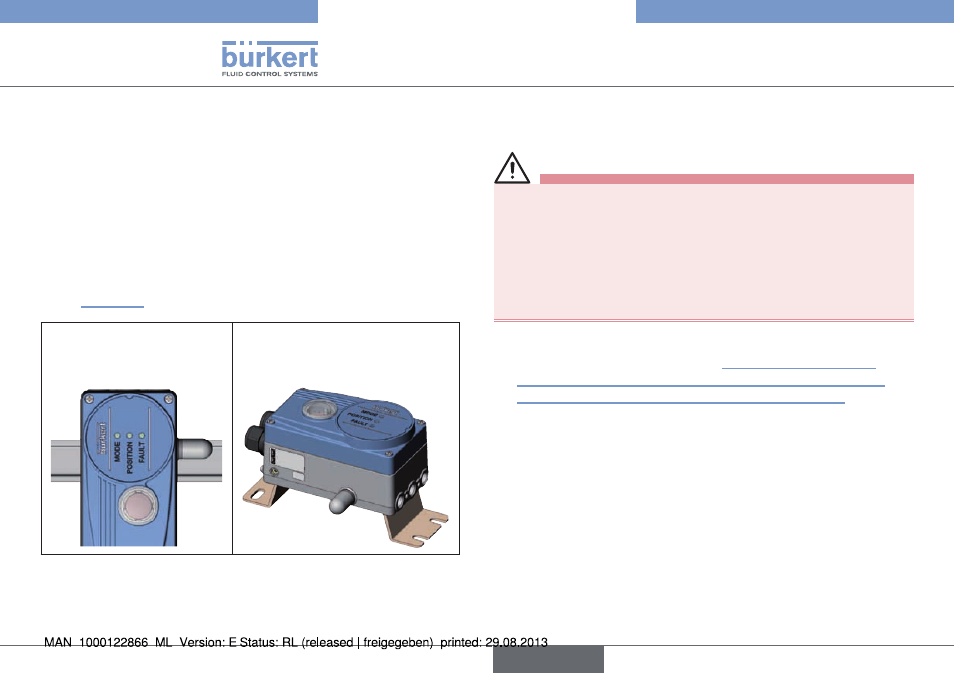

Fig. 15 : Types de fixation en mode remote
8.4.2. raccordement et mise en service du
remote sensor type 8798
aVerTiSSemenT !
risque de blessures dы а une mise en service non conforme.
• La mise en service doit être effectuée uniquement par un per-
sonnel qualifié et habilité disposant de l’outillage approprié !
risque de blessures dы а la mise en marche involontaire de
l’installation et le redémarrage non contrôlé.
• Empêchez tout actionnement involontaire de l’installation.
• Garantissez un redémarrage contrôlé après le montage.
→
Raccorder les 4 fils du câble de capteur aux bornes vissées
prévues à cet effet (voir chapitre « 10.4.5. Affectation des
bornes pour raccordement du système de mesure de dépla-
cement externe (uniquement pour la version remote) »).
→
Monter le Remote Sensor sur l’actionneur.
La procédure correcte est décrite dans les instructions suc-
cinctes du Remote Sensor.
→
Effectuer le raccordement pneumatique du positionneur à
l’actionneur.
→
Raccorder l’air comprimé au positionneur.
→
Enclencher la tension d’alimentation du positionneur.
→
Exécuter la fonction X.TUNE.
Type 8791
français
