53
Anbau und Montage
Der Abstand des Mitnehmerstiftes von der Achse sollte
gleich dem Antriebshub sein. Dadurch ergibt sich der ideale
Schwenkbereich des Hebels von 60° (siehe „Bild 8“).
drehbereich des Wegaufnehmers:
Der maximale Drehbereich des Wegaufnehmers beträgt
180°.
schwenkbereich des hebels:
Um sicherzustellen dass das Wegemesssystem mit guter
Auflösung arbeitet muss der Schwenkbereich des Hebels
mindestens 30° betragen.
Die Schwenkbewegung des Hebels muss innerhalb des
Wegaufnehmer-Drehbereichs von 180° erfolgen.
Die auf dem Hebel aufgedruckte Skala ist nicht relevant.
60°
Idealer Schwenkbereich
des Hebels = 60°
(min. 30° / max. 180°)
Die Schwenkbewegung des Hebels muss innerhalb des
Wegaufnehmer-Drehbereichs von 180 ° erfolgen.
180°
Maximaler Schwenk-
bereich des Hebels

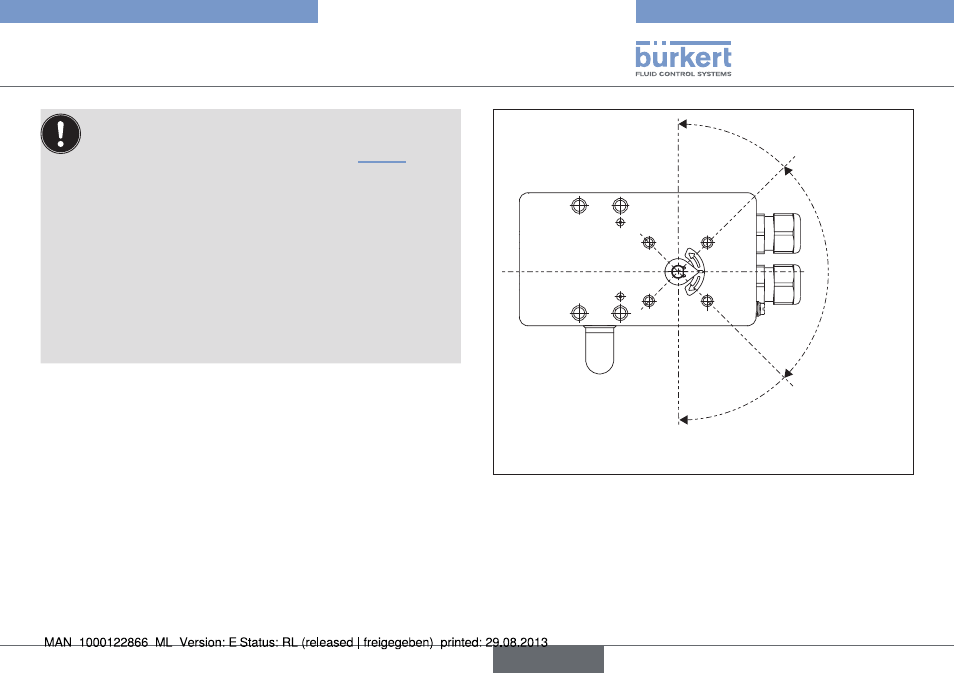

Bild 8: Schwenkbereich des Hebels
→
Hebel auf die Achse des Positioners stecken und festschrauben
(
⑰
und
⑲
).
Typ 8791
deutsch
