Raccordement électrique
10.5. installation électrique interface as
Une description détaillée du bus de communication est
décrite dans le manuel d’utilisation type 8791.

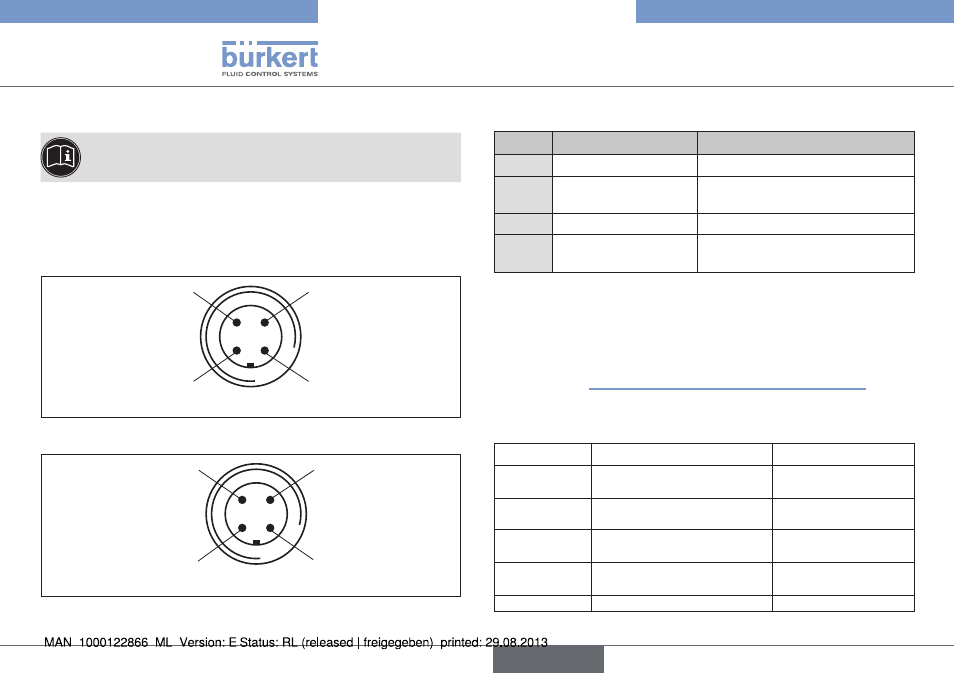

10.5.1. raccordement avec connecteur rond
m12 x 1, 4 pôles, mâle
Vues du connecteur :
De devant sur les fiches, les raccords soudés sont à l’arrière
Broche 4:
NC
Broche 1:
Bus +
Broche 3:
Bus –
Broche 2:
NC
Fig. 22 : Raccordement bus sans tension d’alimentation externe
Broche 4:
24 V +
Broche 1:
Bus +
Broche 3:
Bus –
Broche 2:
GND
Fig. 23 : Raccordement bus avec tension d’alimentation externe (en option)
Raccordement bus sans / avec tension d’alimentation externe
Broche désignation affectation
1 Bus + Câble bus interface AS +
2
NC ou GND
(en option) non affecté ou tension d’alimen-
tation externe – (en option)
3 Bus – Câble bus interface AS –
4
NC ou 24 V +
(en option) non affecté ou tension d’alimen-
tation externe + (en option)
Tab. 20 : Affectation du raccordement connecteur rond interface AS
Après application de la tension d’alimentation, le positionneur est en
marche.
→
Effectuer les réglages de base nécessaires et déclencher
l’adaptation automatique du positionneur comme cela est décrit
au chapitre « 11.2. Détermination des réglages de base »
10.5.2. Données de programmation
interface as
Profil S-7.3.4 Profil S-7.A.5
Configu-
ration E/S
7 hex 7 hex
Code ID 3 hex (profil analogue) A hex
Code ID plus
étendu 1 F hex (Valeur par défaut,
modifiable par l‘utilisateur)
7 hex
Code ID plus
étendu 2
4 hex 5 hex
Profil S-7.3.4 S-7.A.5
Tab. 21 : Données de programmation
