96
Raccordement électrique
10. raccorDemenT élecTriQue
10.1. raccordement d’appareils
destinés à la zone à risque
d’explosion
Lors du raccordement dans une zone protégée contre les explosions,
il convient de respecter « Information supplémentaire concernant l’utili-
sation dans une zone à risque d’explosion » fournie avec les appareils Ex.
10.2. consignes de sécurité
Danger !
risque de choc électrique !
• Avant d’intervenir dans l’appareil ou l’installation, coupez la ten-
sion et empêchez toute remise sous tension par inadvertance !
• Veuillez respecter les réglementations en vigueur pour les appa-
reils électriques en matière de prévention des accidents ainsi
qu’en matière de sécurité !
aVerTiSSemenT !
risque de blessures dы а un montage non conforme !
• Le montage doit être effectué uniquement par un personnel qualifié
et habilité disposant de l’outillage approprié !
risque de blessures dы а la mise en marche involontaire de
l’installation et le redémarrage non contrôlé !
• Empêchez tout actionnement involontaire de l’installation.
• Garantissez un redémarrage contrôlé après le montage.
10.3. raccordement avec connecteur
rond m12, 8 pôles
10.3.1. Désignation des connecteurs ronds
Terre de
fonctionnement FE
8
6
7
Connecteur M12, 8 pôles
Tension de service
et divers signaux
1 2
3
4
5

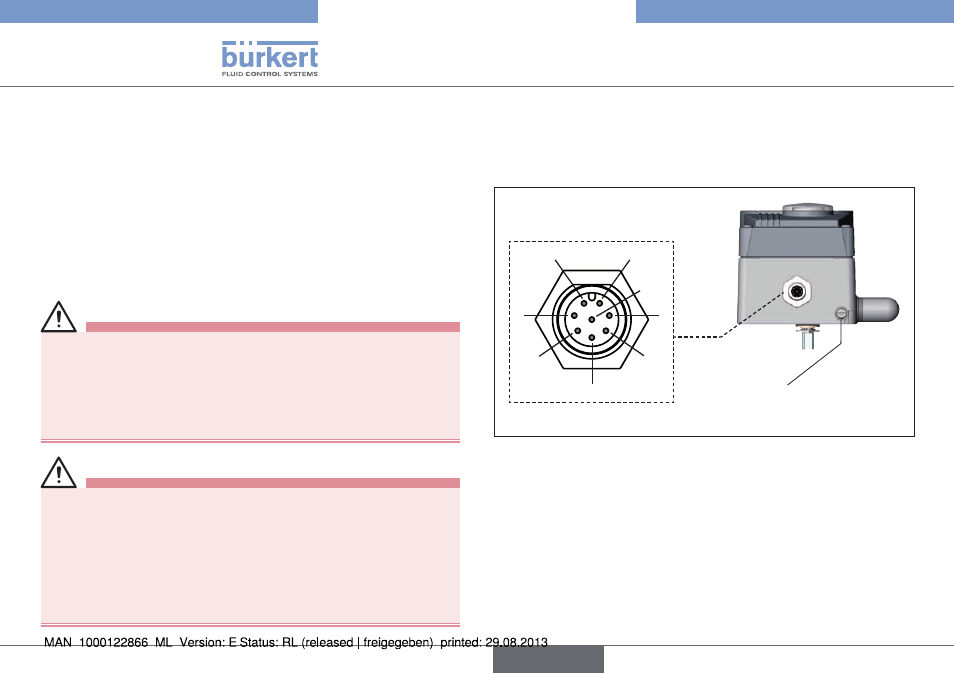

Fig. 20 : Désignation des connecteurs ronds et des contacts
Type 8791
français
