Ajout et montage
8.2.2. fixer l’équerre de montage
→
Fixer l’équerre de montage
①
avec les vis à tête hexagonale
⑨
, la rondelle élastique
⑩
et les rondelles
⑪
au dos du posi-
Le choix des filetages M8 utilisés sur le positionneur
dépend de la taille de l’actionneur.
→
Pour trouver la position correcte, tenir le positionneur avec
l’équerre de montage contre l’actionneur.
Le rouleau conique sur le levier du système de mesure de
déplacement dans l’étrier doit pouvoir se déplacer librement sur
l’actionneur et ce sur toute la course. Avec une course de 50 %,
la position du levier doit être approximativement horizontale (voir
chapitre « 8.2.3. Aligner le mécanisme du levier »).
①
⑨
⑩
⑪
Filetages M8

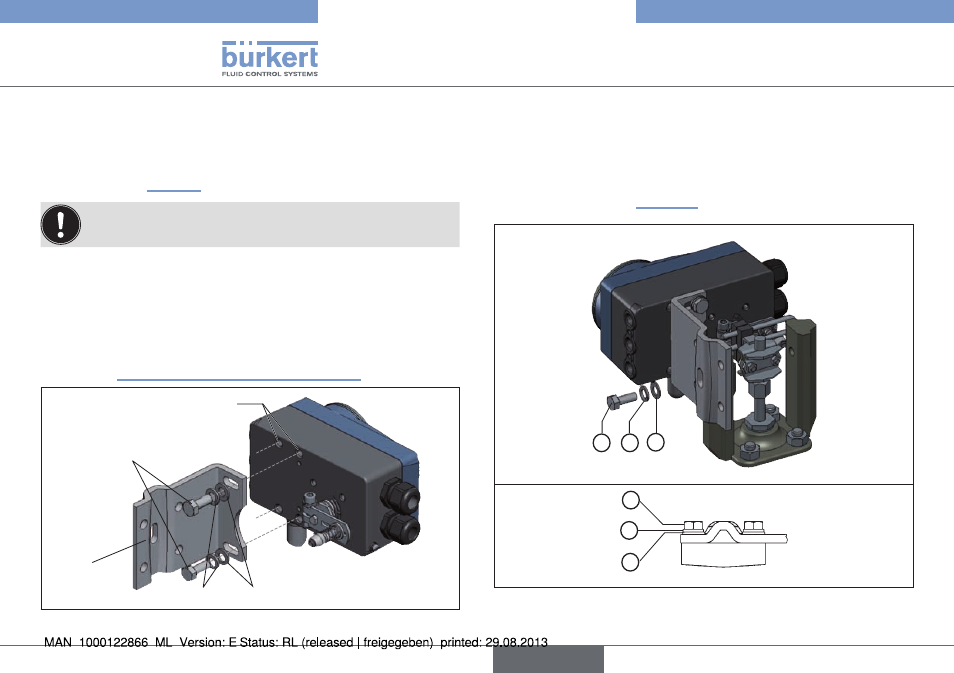

Fig. 9 : Fixer l’équerre de montage
fixation du positionneur avec l’équerre de montage pour les
actionneurs avec cadre en fonte :
→
Fixer l’équerre de montage sur le cadre de fonte avec une ou
plusieurs vis à tête hexagonale
⑧
,
rondelles
⑪
et rondelles
élastiques
⑩
8 10 11
8
10
11
Fig. 10 : Fixer le positionneur avec l’équerre de montage pour les action-
neurs avec cadre de fonte
