66
Elektrischer Anschluss
10.5. elektrische installation as-interface
Die detaillierte Beschreibung der Buskommunikation finden
Sie in der Bedienungsanleitung von Typ 8791.
10.5.1. elektrischer anschluss mit
rundsteckverbinder m12 x 1, 4-polig

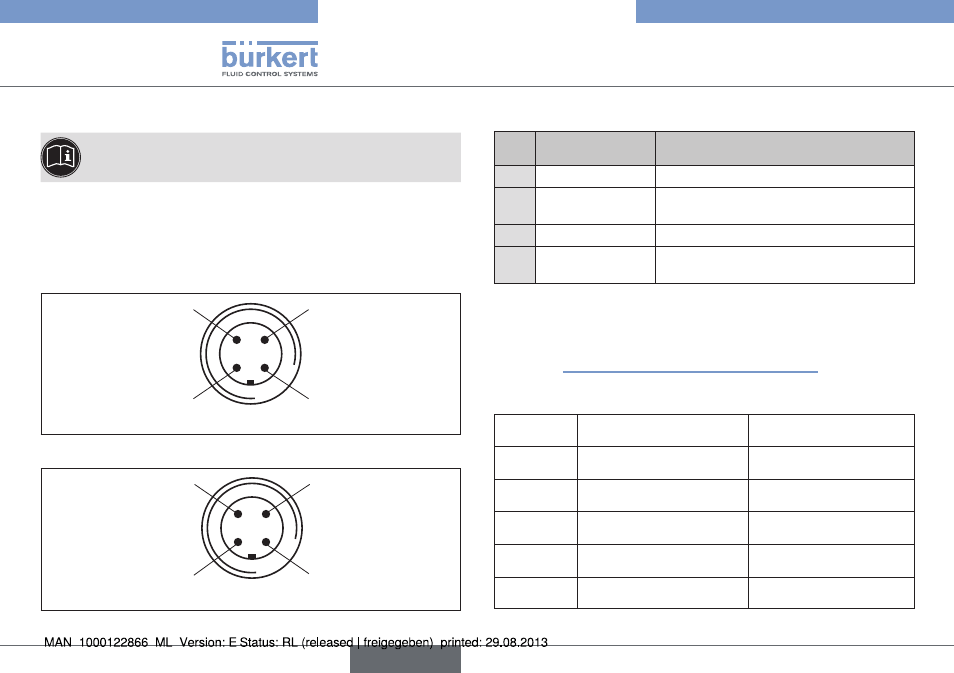

Steckeransichten
Die Ansichten zeigen jeweils das Bild von vorn auf die Stifte, die Löt-
anschlüsse liegen dahinter.
Pin 4:
NC
Pin 1:
Bus +
Pin 3:
Bus –
Pin 2:
NC
Bild 22: Busanschluss ohne externe Versorgungsspannung
Pin 4:
24 V +
Pin 1:
Bus +
Pin 3:
Bus –
Pin 2:
GND
Bild 23: Busanschluss mit externer Versorgungsspannung (optional)
Busanschluss ohne externe / mit externer Versorgungsspannung
pin Bezeichnung Belegung
1 Bus + Busleitung AS-Interface +
2
NC oder GND
(optional) nicht belegt oder externe Versorgungs-
spannung – (optional)
3 Bus – Busleitung AS-Interface –
4
NC oder 24 V +
(optional) nicht belegt oder externe Versorgungs-
spannung + (optional)
Tab. 20: Pin-Belegung Rundsteckverbinder AS-Interface
Nach Anlegen der Betriebsspannung ist der Positioner in Betrieb.
→
Die automatische Anpassung des Positioners auslösen, wie in
Kapitel „11.2. Festlegen der Grundeinstellungen“ beschrieben.
10.5.2. programmierdaten
Version Profil S-7.3.4 Version Profil S-7.A.5
E/A-Konfi-
guration
7 hex 7 hex
ID-Code 3 hex (analoges Profil) A hex
Erweiterter
ID-Code 1 F hex (Default-Wert, vom
Anwender veränderbar)
7 hex
Erweiterter
ID-Code 2
4 hex 5 hex
Profil S-7.3.4 S-7.A.5
Tab. 21: Programmierdaten
Typ 8791
deutsch
