Structureetmodedefonctionnement
Type 2035 / 3236
5.6. utilisation prévue
La vanne à membrane est conçue pour l'utilisation avec des fluides
encrassés et agressifs n'attaquant pas les matériaux du corps et du joint.
Respectez la plage de pression maximale indiquée sur la
plaque signalétique.
• Fluides très purs, stériles, agressifs ou abrasifs.
• Fluides à viscosité élevée.
Respecter les consignes pour l'utilisation en zone protégée
contre l'explosion. Voir chapitre « 3.1 »
.
5.6.1. Domaines d'application
Par ex. construction d'installations
industrie agro-alimentaire
stations de remplissage
technique des procédés chimiques
pharmacie
6. sTrucTure eT MODe De
fOncTiOnneMenT
6.1. structure du type 2035
La vanne à membrane est composée d'un d'actionneur par piston à
actionnement pneumatique, d'une membrane et d'un corps de vanne
multi-voies.
Capot de l'actionneur
Corps de l'actionneur
Vis / écrous du corps
Membrane
Corps de vanne
Silencieux
Raccord d'air de
pilotage
Cache position
détecteur de proximité
Cache vis pièce de
pression

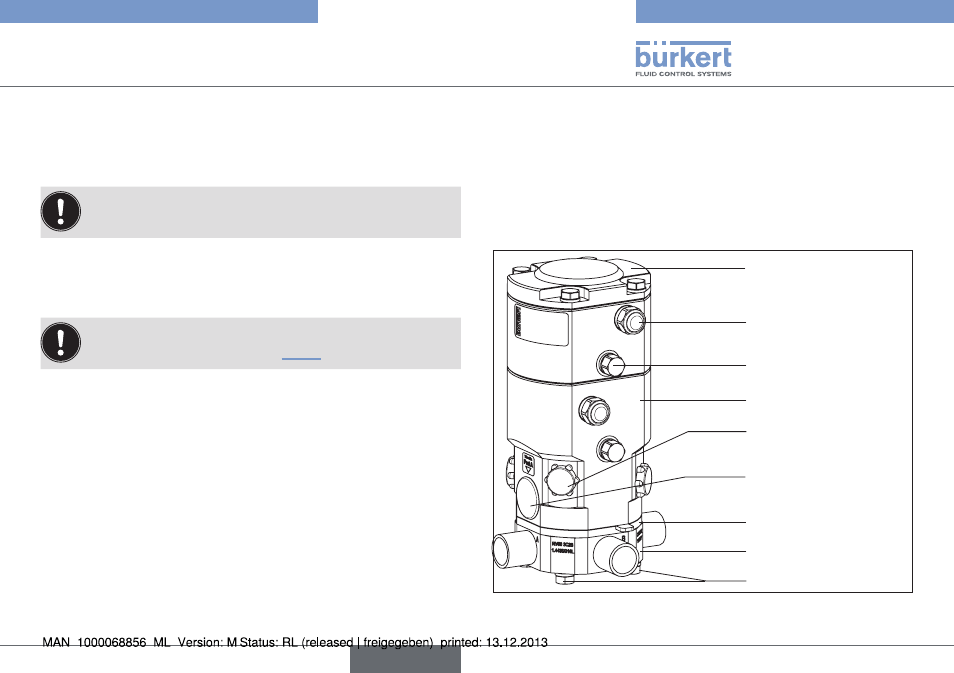

Fig. 19 : Vanne à membrane commandée par piston, structure et
description
