72
Instandhaltung
demontage antrieb und membran
→
Position des Antriebs zum Ventilgehäuse markieren.
→
Die vier Gehäuseschrauben / -muttern lösen, die das Ventilgehäuse
und den Antrieb verbinden. Das Ventilgehäuse entfernen
1 .
→
Handräder in Stellung Geschlossen drehen 2 (keinesfalls
weiterdrehen).
→
Druckstücke nach unten aus dem Antrieb herausnehmen 3 .
→
Membran seitlich aus den Druckstücken entfernen 4 .
Gehäuseschrauben
Handrad
Druckstücke Membran
1
2
3
4

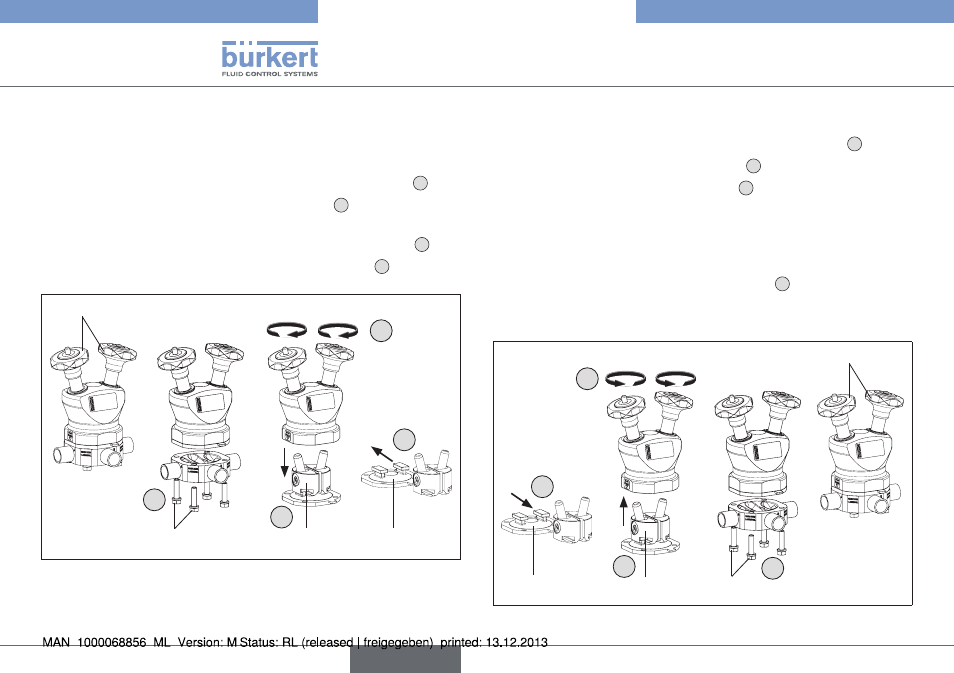

Bild 26: Demontage handbetätigter Doppelantrieb
montage antrieb und membran
→
Membran in die T-Führung der Druckstücke einsetzen 5 .
→
Druckstücke in den Antrieb einführen 6 .
→
Handräder in Stellung Offen drehen 7 .
→
Einheit Antrieb / Membran lagerichtig auf das Gehäuse aufsetzen
(so dass die zuvor angebrachten Markierungen fluchten).
→
Gehäuseschrauben / -muttern kreuzweise festziehen, bis ein
sichtbarer, gleichmäßiger mechanischer Kontakt zwischen Ventil-
körper, Membran und Antrieb gegeben ist
8 .
→
Gehäuseschrauben / -muttern zweimal mit einer Vierteldrehung
kreuzweise, mit jeweils gleichem Drehmoment, festziehen.
Gehäuseschrauben
Handrad
Druckstücke Membran
5
6
7
8
Bild 27: Montage handbetätigter Doppelantrieb
Typ 2035 / 3236
