92
Descriptionduproduit
Type 2035 / 3236
5.2.2. Vanne à membrane à actionnement
manuel type 3236
La vanne est actionnée manuellement.
Actionneur
à actionnement
manuel
Membrane
Corps de vanne

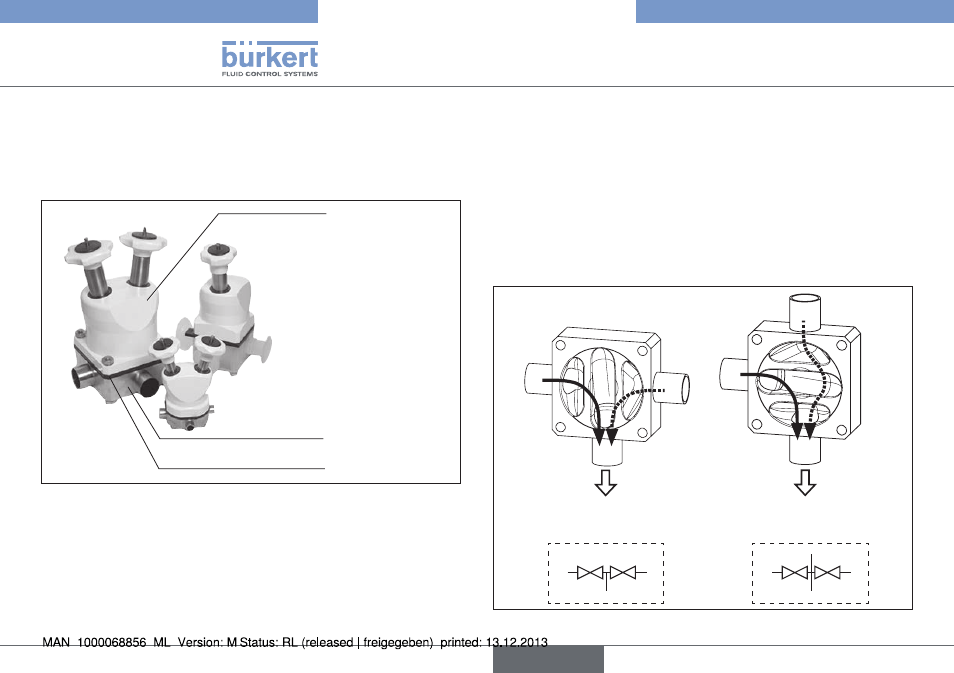

Fig. 4 : Vanne à membrane à actionnement manuel, structure et
description
5.3. Vidange automatique des vannes
La vidange automatique s'effectue différemment selon les types
de vanne. Il est très important de connaître les voies de passage
de chaque vanne avant de sélectionner le port / le raccordement
(marqué A, B, C ou D) pour la vidange.
En cas de questions, adressez-vous à votre distributeur
Bürkert ou à notre Sales Center, e-mail : [email protected]
Les exemples suivants expliquent la vidange pour les types de
vannes 3C2S / 4C2S et 4C4S DFP.
3C2S / 4C2S
raccord de vidange B (D)
3C2S / 4C2S
raccord de vidange C (A)
Positions de montage pour la vidange :
A C
B
D
A C
B
A
C
B
B
C
A
Fig. 5 : Vidange automatique - 3C2S / 4C2S
français
