76
Instandhaltung
montage antrieb und membran
VorsiCht!
Verletzungsgefahr durch bewegliche teile im antrieb.
▶ Beim Anlegen oder Entfernen des Steuerdrucks am Antrieb Glied-
maßen und Gegenstände von Öffnungen des Antriebs fernhalten.
→
Membran in die T-Führung der Druckstücke einsetzen 6 . Dabei
sicherstellen, dass die vier Distanzhülsen montiert sind 7 (nur
für RV70).
Für eine leichtere Montage der Drückstücke sollten sich
die Antriebsspindeln in der unteren Position (
Schließen)
befinden (SFA durch Entfernen des Steuerdrucks, SFB
durch Anlegen von Steuerdruck).
→
Druckstücke in den Antrieb einsetzen 8 . Dabei darauf achten,
dass die Antriebsspindeln ganz in die entsprechenden Ausspa-
rungen an den Druckstücken eintauchen
9 .
→
Gewindestifte an den Druckstücken festziehen. 10 .
→
Abdeckungen schließen (bei RV50 mit PP-Haube: Schalldämper
und Schraube)
11 .
→
Antrieb in die obere Antriebsposition bringen (SFA durch Anlegen
von Steuerdruck, SFB durch Entfernen des Steuerdrucks).
→
Einheit Antrieb / Membran lagerichtig auf das Gehäuse aufsetzen
(so dass die zuvor angebrachten Markierungen fluchten).
→
Gehäuseschrauben / -muttern kreuzweise festziehen, bis ein
sichtbarer, gleichmäßiger mechanischer Kontakt zwischen Ventil-
körper, Membran und Antrieb gegeben ist
12 .
→
Gehäuseschrauben / -muttern zweimal mit einer Vierteldrehung
kreuzweise, mit jeweils gleichem Drehmoment, festziehen.
→
Antriebe SFA: Steuerdruck entfernen.
Gehäuseschrauben Druckstücke
Membran
12
11
8
6
Gewindestift
10
Antriebsspindeln 9
Distanzhülse
7

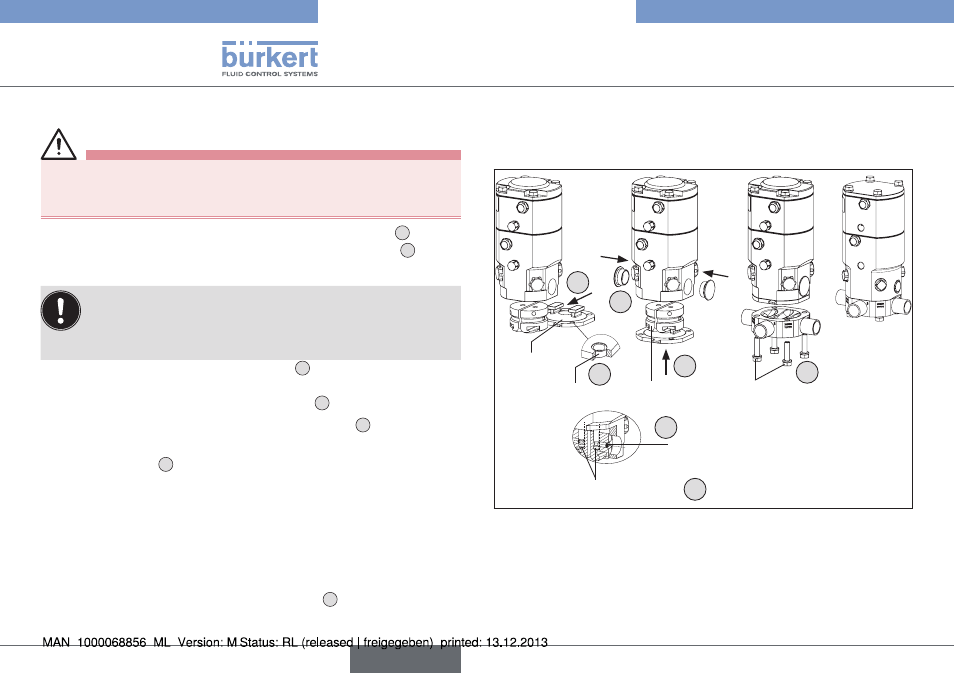

Bild 31: Montage pneumatischer Antrieb RV50, RV70
Typ 2035 / 3236
