75
Instandhaltung
12.2.3. rV50 und rV70 pneumatischer
antrieb
Warnung!
Verletzungsgefahr durch durchflussmedium, Betriebsdruck
und beweglichen teilen.
▶ Vor der Demontage prüfen, ob das Ventil drucklos und vollständig
entleert ist.
▶ Schutzkleidung tragen.
Verletzungsgefahr beim öffnen des antriebs.
Der Antrieb enthält gespannte Federn. Beim Öffnen des Antriebs
kann es durch herausspringende Federn zu Verletzungen kommen.
▶ Der Antrieb darf nicht geöffnet werden.
demontage antrieb und membran
→
Antrieb in die obere Antriebsposition bringen (SFA durch Anlegen
von Steuerdruck, SFB durch Entfernen des Steuerdrucks).
→
Position des Antriebs zum Ventilgehäuse markieren.
→
Die vier Gehäuseschrauben / -muttern lösen, die das Ventilgehäuse
und den Antrieb verbinden. Das Ventilgehäuse entfernen
1 .
→
Abdeckungen abnehmen (bei RV50 mit PP-Haube: Schalldämpfer
und Schraube)
2 .
→
Gewindestift an den Druckstücken lockern 3 .
→
An der Membran die Druckstücke nach unten aus dem Antrieb
herausziehen
4 .
→
Membran seitlich aus den Druckstücken entfernen 5 .
Gehäuseschrauben Druckstücke Membran
1
2
4
5
Gewindestift
3

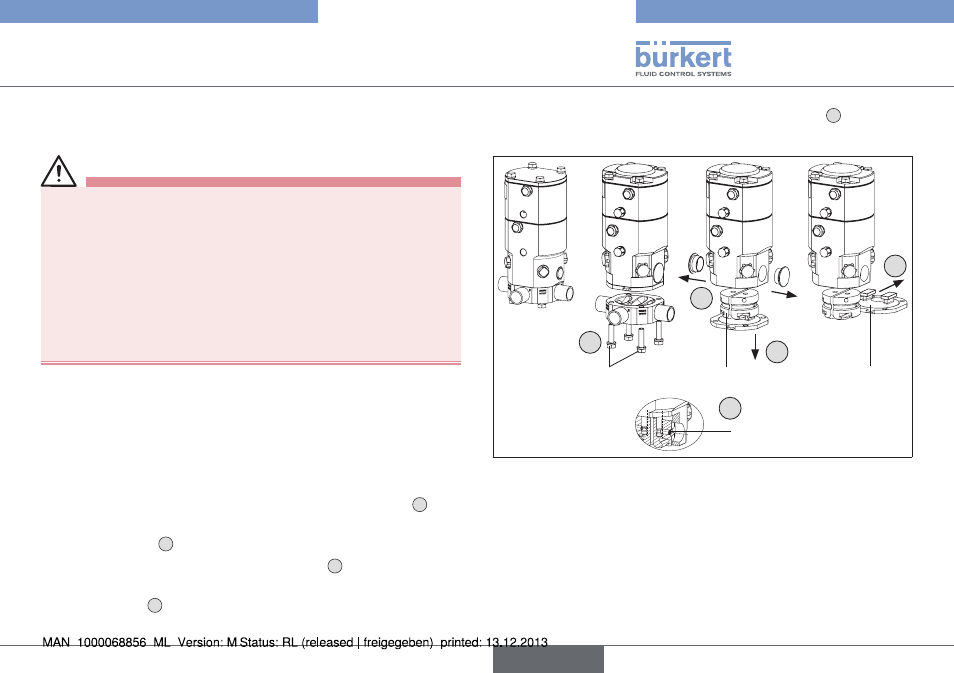

Bild 30: Demontage pneumatischer Antrieb RV50, RV70
Typ 2035 / 3236
deutsch
