Maintenance
Type 2035 / 3236
Axe de guidage
1
45°
Membrane
Pièces de pression
2
3
4
5

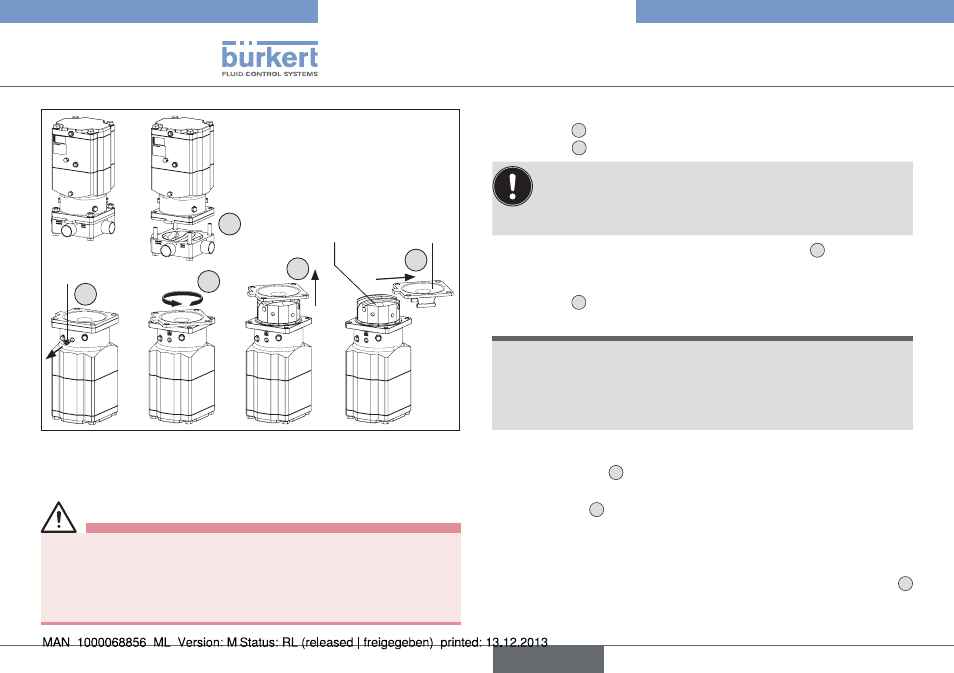

Fig. 32 : Démontage de l'actionneur pneumatique RV110
montage de l'actionneur et de la membrane
attention !
risque de blessures dы а des pièces en mouvement dans
l'actionneur.
▶ Lors de la création ou de l'élimination de la pression de pilotage
sur l'actionneur, maintenir éloignés les membres et objets des
ouvertures de l'actionneur.
→
Introduire la membrane dans le guidage en T des pièces de
pression
6
. S'assurer que les quatre douilles d'écartement sont
montées
7
.
Pour un montage plus facile des pièces de pression, les tiges
d'actionneur doivent se trouver en position inférieure (
fermer)
(CFA, NF par élimination de la pression de pilotage, CFB, NO
par création de la pression de pilotage).
→
Insérer les pièces de pression dans l'actionneur
8
. Lors de
cette opération, veiller à ce que les tiges d'actionneur s'insèrent
complètement dans les cavités correspondantes des pièces de
pression
9
.
remarque !
endommagement de la membrane et dysfonctionnement de
la vanne.
▶ Tourner la membrane et les pièces de pression au maximum
jusqu'à ce que les orifices des vis de l'actionneur et de la mem-
brane s'alignent.
→
Tourner la membrane et les pièces de pression à 45° maximum
jusqu'à ce que les orifices de la membrane correspondent à ceux
de l'actionneur
10
.
→
Insérer l'axe de guidage actionneur et serrer au couple de
10 Nm env.
11
.
→
Mettre l'actionneur dans la position supérieure (CFA, NF par
création de la pression de pilotage, CFB, NO par élimination de la
pression de pilotage).
→
Placer correctement l'unité actionneur / membrane sur le corps
12
(de façon à ce que les marquages effectués auparavant s'alignent).
