Instandhaltung
Führungsbolzen
1
45°
Membran
Druckstücke
2
3
4
5

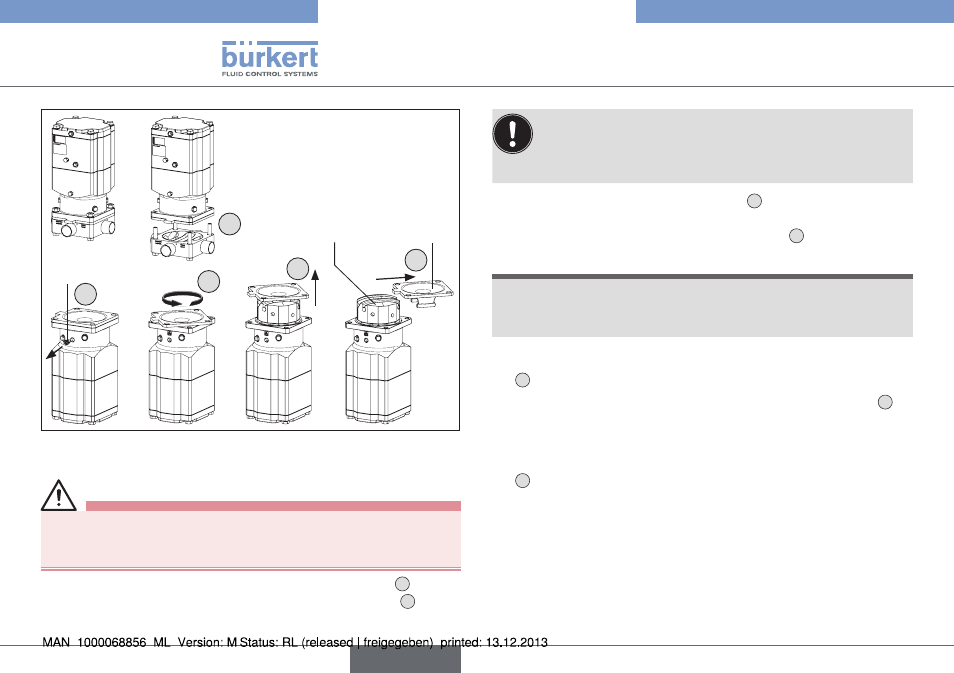

Bild 32: Demontage pneumatischer Antrieb RV110
montage antrieb und membran
VorsiCht!
Verletzungsgefahr durch bewegliche teile im antrieb.
▶ Beim Anlegen oder Entfernen des Steuerdrucks am Antrieb Glied-
maßen und Gegenstände von Öffnungen des Antriebs fernhalten.
→
Membran in die T-Führung der Druckstücke einsetzen
6
. Dabei
sicherstellen, dass die vier Distanzhülsen montiert sind
7
.
Für eine leichtere Montage der Drückstücke sollten sich die
Antriebsspindeln in der unteren Position (
Schließen) befinden
(SFA durch Entfernen des Steuerdrucks, SFB durch Anlegen
von Steuerdruck).
→
Druckstücke in den Antrieb einsetzen
8
. Dabei darauf achten,
dass die Antriebsspindeln in die entsprechenden Aussparungen
an den Druckstücken vollständig eintauchen
9
.
hinWeis!
Beschädigung der membran und fehlfunktion des Ventils!
• Membran und Druckstücke nur maximal soweit verdrehen, bis
die Schraubenbohrungen von Antrieb und Membran fluchten.
→
Membran und Druckstück um maximal 45° verdrehen, bis die
Bohrungen der Membran mit denen im Antrieb übereinstimmen
10
.
→
Führungsbolzen einschrauben und mit ca. 10 Nm anziehen
11
.
→
Antrieb in die obere Antriebsposition bringen (SFA durch Anlegen
von Steuerdruck, SFB durch Entfernen des Steuerdrucks).
→
Einheit Antrieb / Membran lagerichtig auf das Gehäuse aufsetzen
12
(so dass die zuvor angebrachten Markierungen fluchten).
→
Gehäuseschrauben / -muttern kreuzweise festziehen, bis ein
sichtbarer, gleichmäßiger mechanischer Kontakt zwischen Ventil-
körper, Membran und Antrieb gegeben ist.
→
Gehäuseschrauben / -muttern zweimal mit einer Vierteldrehung
kreuzweise, mit jeweils gleichem Drehmoment, festziehen.
