AufbauundFunktion
5.6.
Vorgesehener einsatzbereich
Das Membranventil ist für den Einsatz bei verschmutzten und
aggressiven Medien konzipiert, die den Gehäuse- und Dichtwerk-
stoff nicht angreifen.
Den maximalen Druckbereich laut Typschild beachten.
• Hochreine, sterile, aggressive oder abrasive Medien.
• Höherviskose Medien.
Hinweise für den Einsatz im Ex-Bereich beachten.
Siehe Kapitel „3.1“
.
5.6.1. anwendungsgebiete
z. B.
Anlagenbau
Genuss- und Nahrungsmittelindustrie
Abfüllanlagen
Chemische Verfahrenstechnik
Pharmazie
6.
aufBau unD funKTiOn
6.1.
aufbau Typ 2035
Das Membranventil besteht aus pneumatisch betätigtem Kolbenan-
trieb, Membran und Multiport-Ventilgehäuse.
Antriebsdeckel
Antriebsgehäuse
Gehäuseschrauben /
-muttern
Membran
Ventilgehäuse
Schalldämpfer
Steuerluftanschluss
Abdeckung Position
Näherungsschalter
Abdeckung
Schraube Druckstück

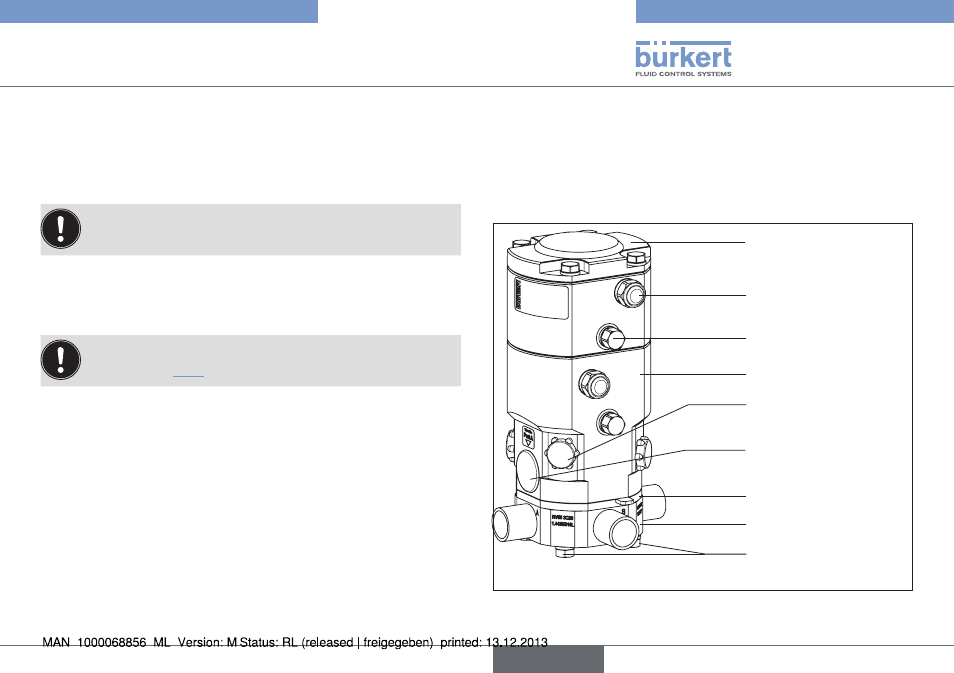

Bild 19: Kolbengesteuertes Membranventil, Aufbau und
Beschreibung
Typ 2035 / 3236
