91
Descriptionduproduit
Type 2035 / 3236
Des membranes de qualité élevée séparent complètement le fluide
critique de l'actionneur.
Selon sa fonction, la vanne peut disposer de un, deux ou trois
actionneurs.
Les vannes à membrane pouvant réaliser une multitude de fonctions,
leur configuration est très variée. Par exemple, selon leur fonction :
• les vannes peuvent varier dans l'actionneur,
• les actionneurs peuvent disposer de un ou deux pistons de com-
mande, qui fonctionnent indépendamment l'un de l'autre,
• des actionneurs pneumatiques peuvent être équipés de détec-
teurs de proximité inductifs pour l'interrogation des différentes
positions de commutation.
5.2.1. Vanne à membrane à actionnement
pneumatique type 2035
La vanne dispose d'un ou de deux actionneurs, piloté(s) par de l'air
comprimé.
Actionneur à
actionnement
pneumatique
Membrane
Corps de vanne
Membrane

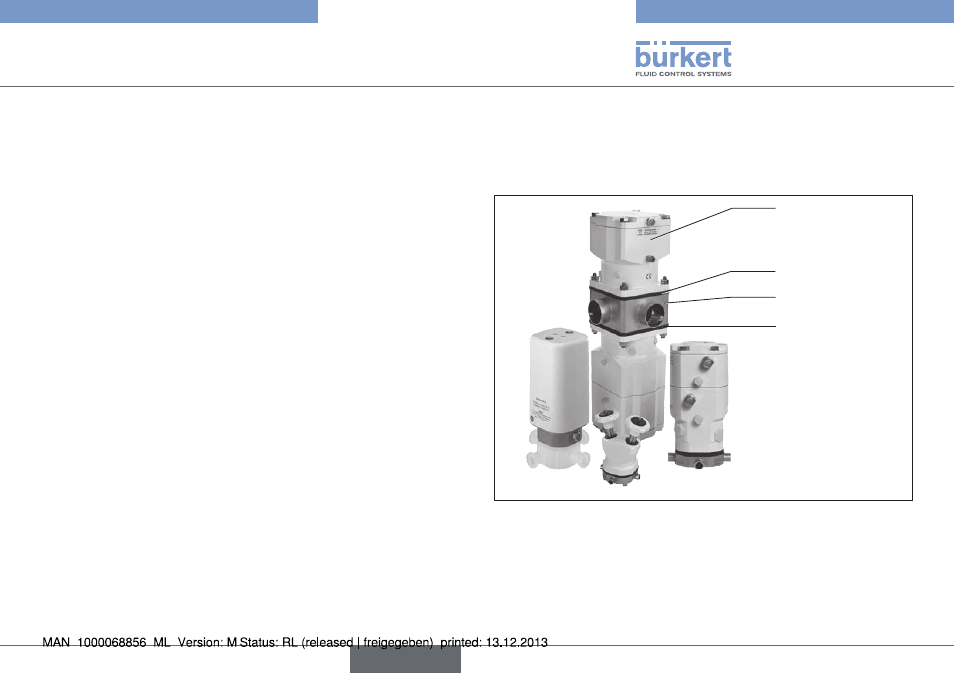

Fig. 3 : Vanne à membrane à actionnement pneumatique,
structure et description
français
