119
Maintenance
Type 2035 / 3236
→
Serrer à fond en croix les vis / écrous du corps, jusqu'à ce qu'un
contact mécanique uniforme visible se forme entre le corps de
vanne, la membrane et l'actionneur.
→
Serrer deux fois en croix d'un quart de tour les vis / écrous du
corps de vanne, avec toujours le même couple de serrage.
Axe de guidage
12
45°
Membrane Pièces de pression
11
10
8
6
Douille
d'écartement
7
Tiges d'actionneur
Pièces de
pression
Membrane
9

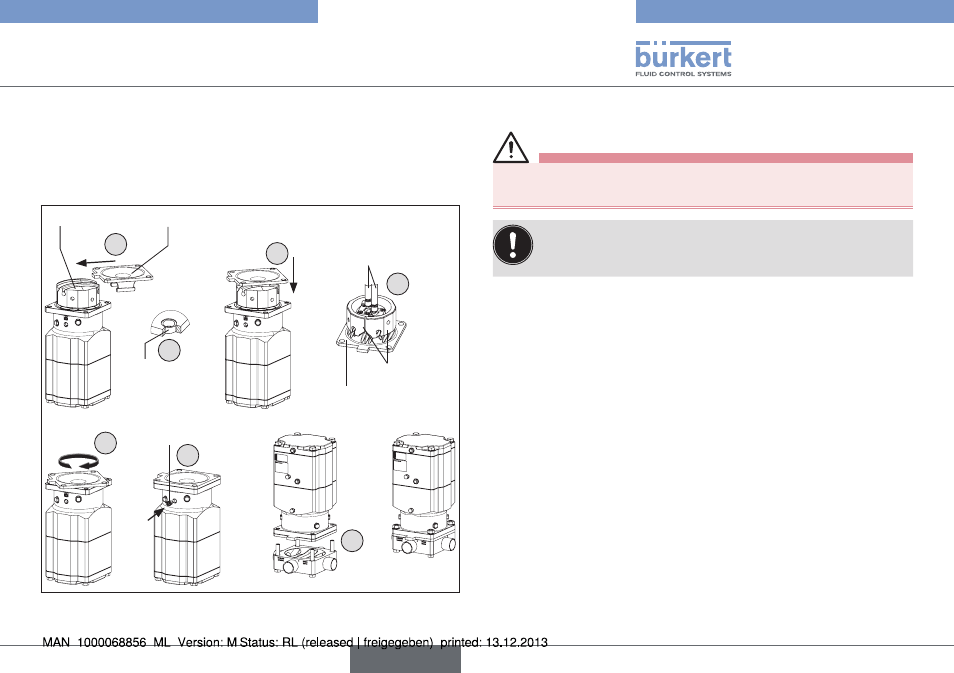

Fig. 33 : Montage de l'actionneur pneumatique RV110
assurer l'étanchéité / le fonctionnement de la vanne
aVertissement !
risque de blessures dы а la sortie de fluide.
▶ Serrer suffisamment à fond les vis / écrous du corps.
En revanche, une force trop importante sur les vis / écrous
du corps de vanne entraîne une usure trop élevée et ainsi
une réduction de la durée de vie de la membrane.
Lorsque la vanne perd son étanchéité en cas de pression du fluide
importante :
→
Serrer en croix les vis / écrous du corps d'un huitième de tour,
jusqu'à ce que la vanne redevienne étanche.
Cette procédure permet à la membrane et à la pièce de pression de
s'adapter parfaitement l'une à l'autre et d'assurer le fonctionnement
de la vanne.
→
Commuter plusieurs fois la vanne et resserrer au besoin les vis /
écrous du corps de vanne.
français
