96
Descriptionduproduit
Type 2035 / 3236
5.5.1. plaque signalétique
2035 RV50 4C 4S-DFP
EPDM-cus D11 -D11
Weld end 19,05x1,65
Pilot 4,2-10 bar
Pmed 10bar
12345678
Made in Germany
W14UN
Numéro d'identification
Taille
Type de raccord -
dimensions de raccordement
Type
Matériau de la membrane -
Actionneur 1 -
Actionneur 2
Date de construction
Pression max. du fluide
Pression de pilotage
Forme de construction

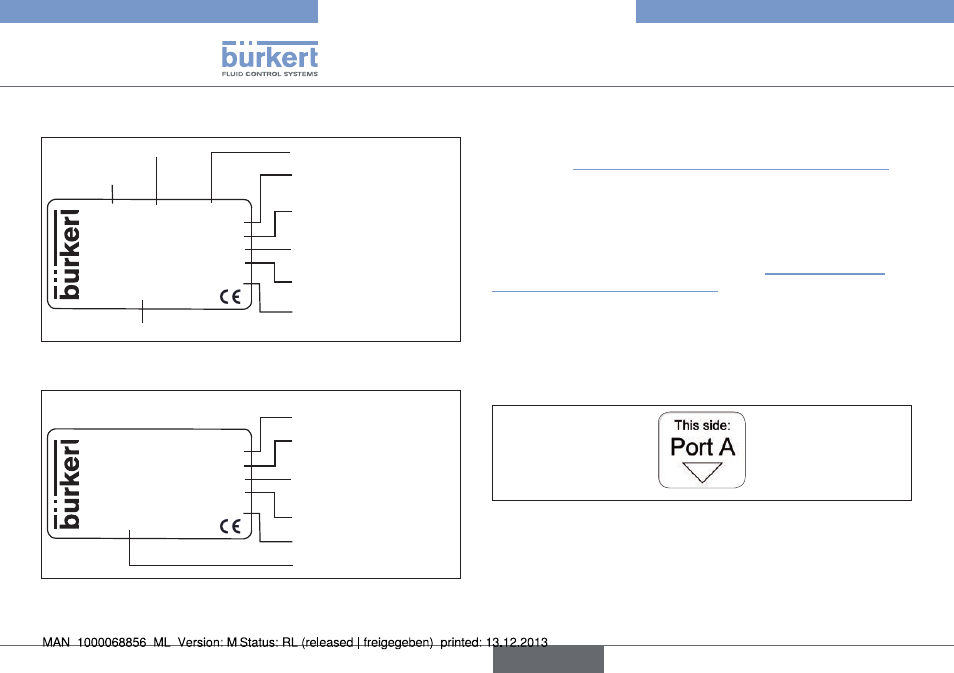

Fig. 16 : Plaque signalétique type 2035
Robolux
3236 RV50 4C 4S-DFP
EPDM-cus D44 -D44
Weld end 19,05x1,65
Pmed 10bar
12345678
Made in Germany
W14UN
Numéro d'identification
Type de raccord -
dimensions de raccordement
Matériau de la membrane -
Actionneur 1 -
Actionneur 2
Date de construction
Pression max. du fluide
Type - Taille - Forme de
construction
Fig. 17 : Plaque signalétique type 3236
5.5.2. Marquage de la zone explosible et
avertissements
Voir chapitre « 3.1.3. Marquage de la zone Ex et avertissements » .
5.5.3. identification des raccords de
conduite
Tous les raccords de conduite sont dotés de lettres, correspondant
aux diagrammes d'écoulement (voir chapitre « 5.4. Symboles de
vanne et diagrammes d'écoulement »).
5.5.4. identification de l'orientation de
l'actionneur
L'actionneur est doté d'un marquage dans la zone de raccordement
A pour faciliter le montage correct des paliers.
Fig. 18 : Identification de l'orientation de l'actionneur
français
