Produktbeschreibung
5.2.2. Manuell betätigtes Membranventil
Typ 3236
Das Ventil wird manuell betätigt
Manuell
betätigter
Antrieb
Membran
Ventilgehäuse

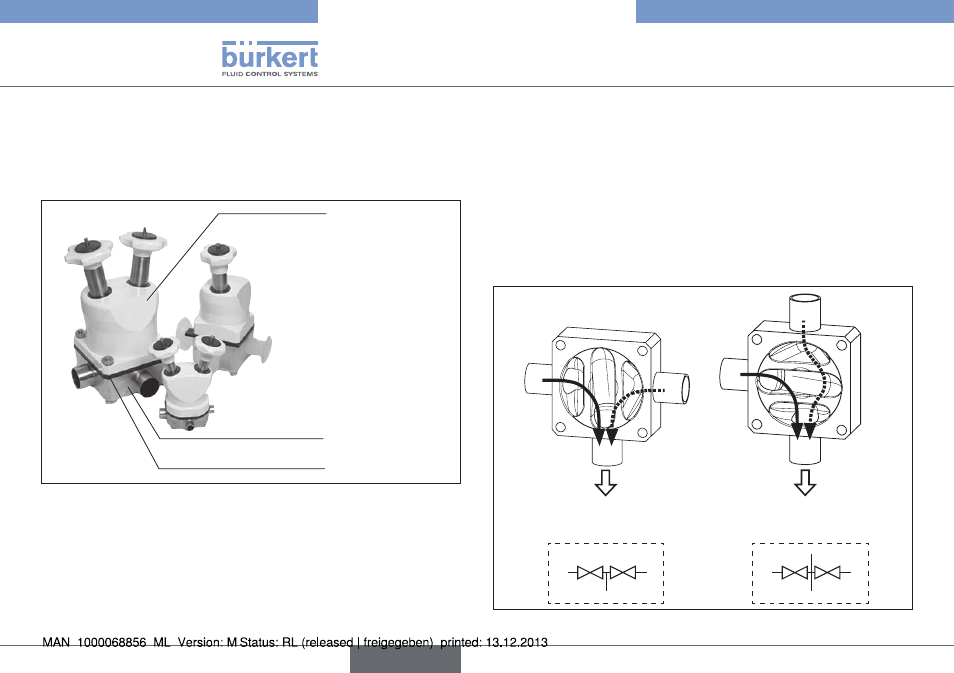

Bild 4: Manuell betätigtes Membranventil, Aufbau und
Beschreibung
5.3.
selbstentleerung der Ventile
Die Selbstentleerung erfolgt je nach Ventiltypen unterschiedlich.
Es ist sehr wichtig, die Durchflusswege jedes einzelnen Ventils zu
kennen, bevor der Port / Anschluss (markiert mit A, B, C oder D) für
die Entleerung ausgewählt wird.
Wenden Sie sich bei Fragen an Ihre Bürkert Vertriebsniederlassung
oder an unser Sales Center, E-mail: [email protected]
Die folgenden Beispiele erläutern die Entleerung für die Ventiltypen
3C2S / 4C2S und 4C4S DFP.
3C2S / 4C2S
Entleerungsanschluss B (D)
3C2S / 4C2S
Entleerungsanschluss C (A)
Einbaulagen für die Selbstentleerung:
A
C
B
D
A
C
B
A
C
B
B
C
A
Bild 5: Selbstentleerung - 3C2S / 4C2S
Typ 2035 / 3236
