ABUS AZ6302 Terxon GSM dialer User Manual
Page 13
13
LOC
K
OPEN
L
O
C
K
O
P
E
N
LOC
K
OPE
N

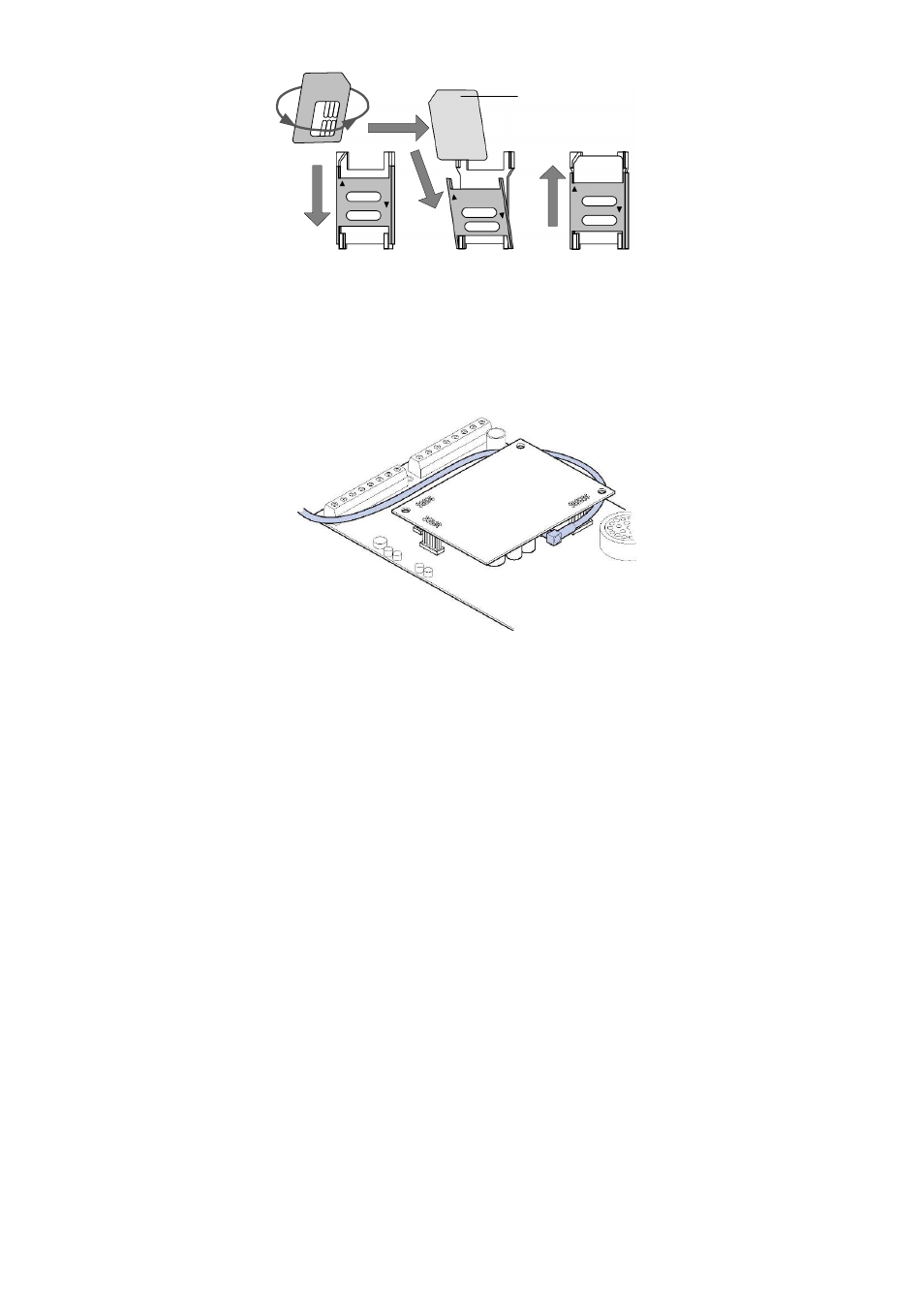

SIM Card
O
S
5. Nachdem die SIM-Karte eingesetzt wurde setzen Sie das GSM-Modul
wieder fest auf die Steckplätze der Hauptplatine auf.
6. Führen Sie das Antennenkabel auf der Bodenplatte durch eine der
Kabeleinführungen ein. Verbinden Sie das Kabel mit der, auf dem
GSM-Modul vorgesehenen Antennensteckbuchse.
7. Legen Sie das Antennenkabel wie auf dem Bild zu sehen, um das
GSM-Modul und achten Sie beim Verschliessen des Gehäuses
darauf, dass das Kabel nicht gequetscht wird und weiterhin am GSM-
Modul verbunden ist.
8. Reinigen Sie die Fläche auf der Sie den Antenneabschluss anbringen
wollen.
9. Entfernen Sie am Antennenabschluss die Klebefolie und befestigen
Sie diese auf der gereinigten Fläche.
