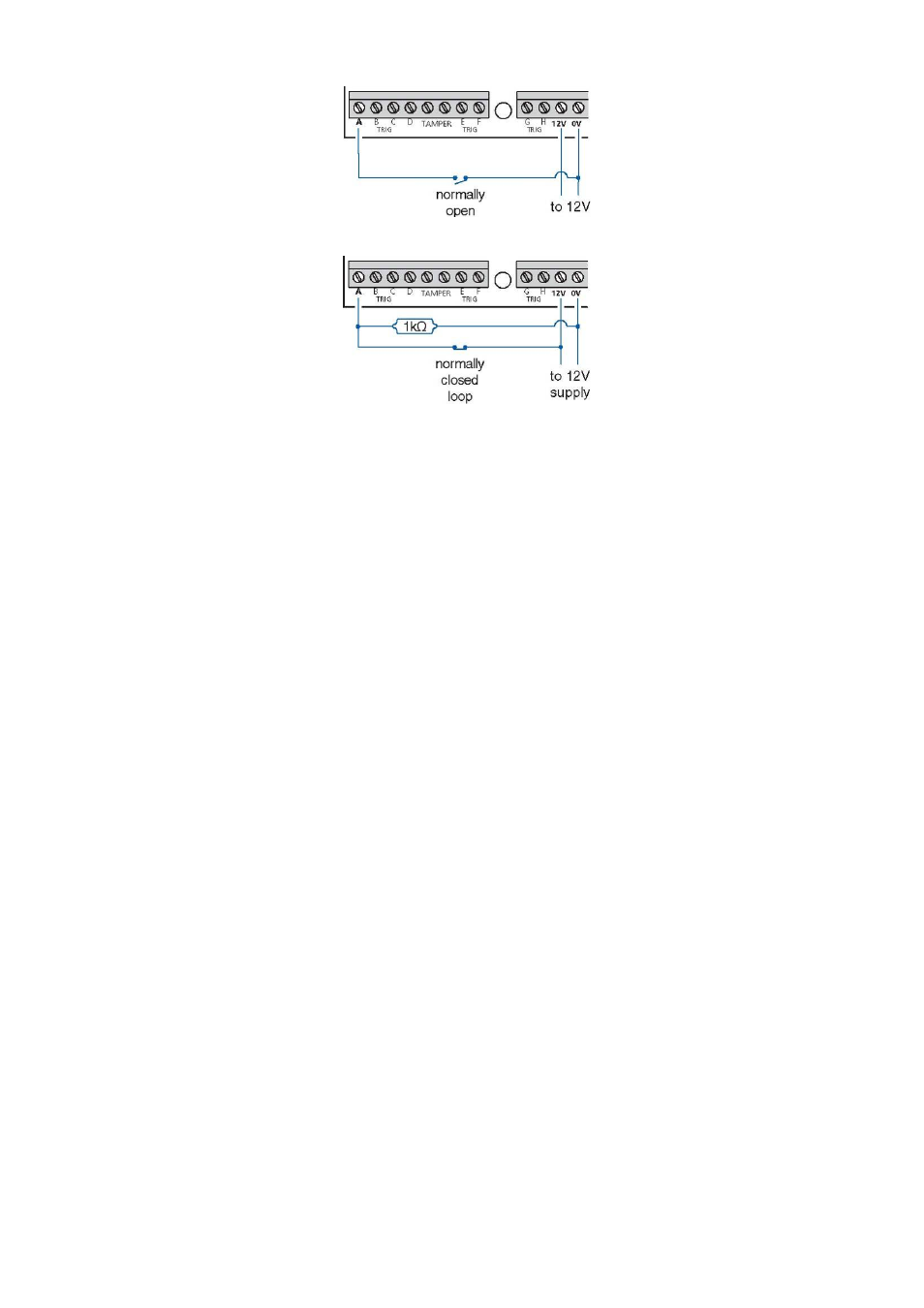

6.2.2.1 Câblage NO
6.2.2.2 Câblage NC
6.3 Sabotage (autoprotection)
Les bornes de raccordement sont connectées le plus à une zone de sabotage
de la centrale d‘alarme. Lors de l’ouverture du boîtier, les contacts NC du
dispositiv GSM sont ouverts et la ligne de sabotage sera interrompue.
6.4 Sorties (OP1–OP4)
4 sorties de transistor avec commutation négative sont disponibles. En cas
d’un événement respectif, celles-ci commutent d’autres dispositifs externes
avec un courant maximal de commutation de 100 mA.
