Rainbow Electronics AT73C246 User Manual

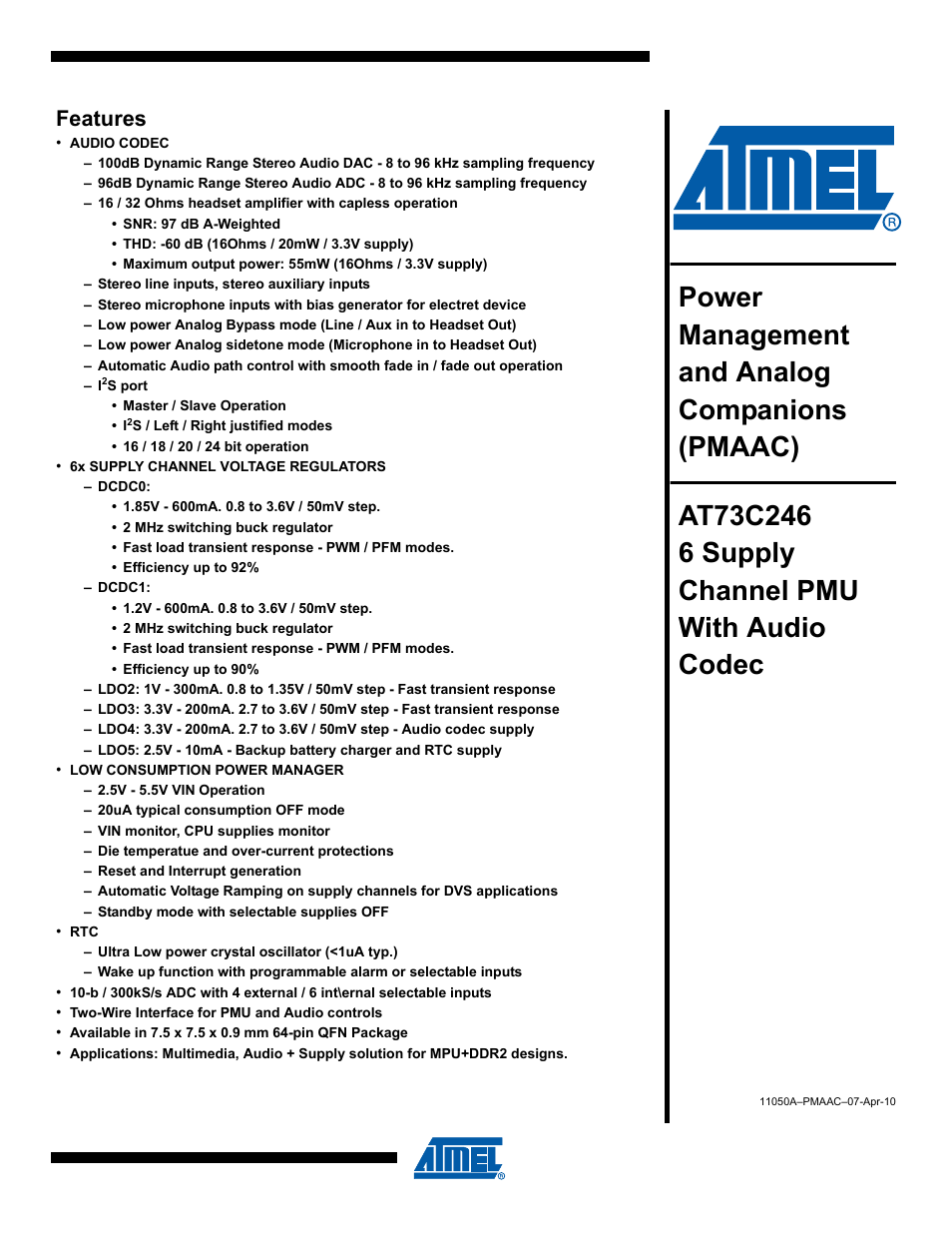

Features
Table of contents
Document Outline
- Features
- 1. Description
- 2. Block Diagram
- 3. Package and Pinout
- 4. Pin Description
- 5. Application Block Diagram
- 6. Absolute Maximum Ratings
- 7. Recommended Operating Conditions
- 8. Power Dissipation Ratings
- 9. PMU Electrical Characteristics
- 10. Audio Codec Electrical Characteristics
- 11. PMU Functional Description
- 11.1 Power Manager State Diagram
- 11.2 PMU Startup and Shutdown State Diagram
- 11.3 Power Manager Conditional Transitions
- 11.4 Power Manager State Description
- 11.5 DCDC0 and DCDC1 Functional Description
- 11.6 LDO2 Functional Description
- 11.7 LDO3 and LDO4 Functional Description
- 11.8 Power Fail Detectors
- 11.9 Measurement Bridge and 10-bit ADC
- 11.10 Real Time Clock (RTC) User Interface
- 11.10.1 RTC Register Read/Write Operation
- 11.10.2 RTC Control Register
- 11.10.3 RTC Mode Register
- 11.10.4 RTC Time Register
- 11.10.5 RTC Calendar Register
- 11.10.6 RTC Time Alarm Register
- 11.10.7 RTC Calendar Alarm Register
- 11.10.8 RTC Status Register
- 11.10.9 RTC Status Clear Command Register
- 11.10.10 RTC Interrupt Enable Register
- 11.10.11 RTC Interrupt Disable Register
- 11.10.12 RTC Interrupt Mask Register
- 11.10.13 RTC Valid Entry Register
- 11.10.14 RTC Version register
- 11.11 Die Temperature Sensor
- 12. Audio Codec Functional Description
- 12.1 Description
- 12.2 Audio Codec Block Diagram
- 12.3 Audio Codec Controls
- 12.4 Audio Controller
- 12.5 Audio Codec Power Consumption Versus Programmed Audio Path
- 12.6 Digital Audio Interface
- 12.7 Digital Filters Transfer Function
- 12.8 Analog Audio Interfaces
- 13. Two Wire Interface and Control Registers
- 14. PMU and Audio Soft Control: Quick Start
- 15. Typical Performance Characteristics
- 16. Package Information
- 17. Ordering Information
- 18. Revision History
