Antenna Status Mode

This sequence of menus allows a user to do the following:

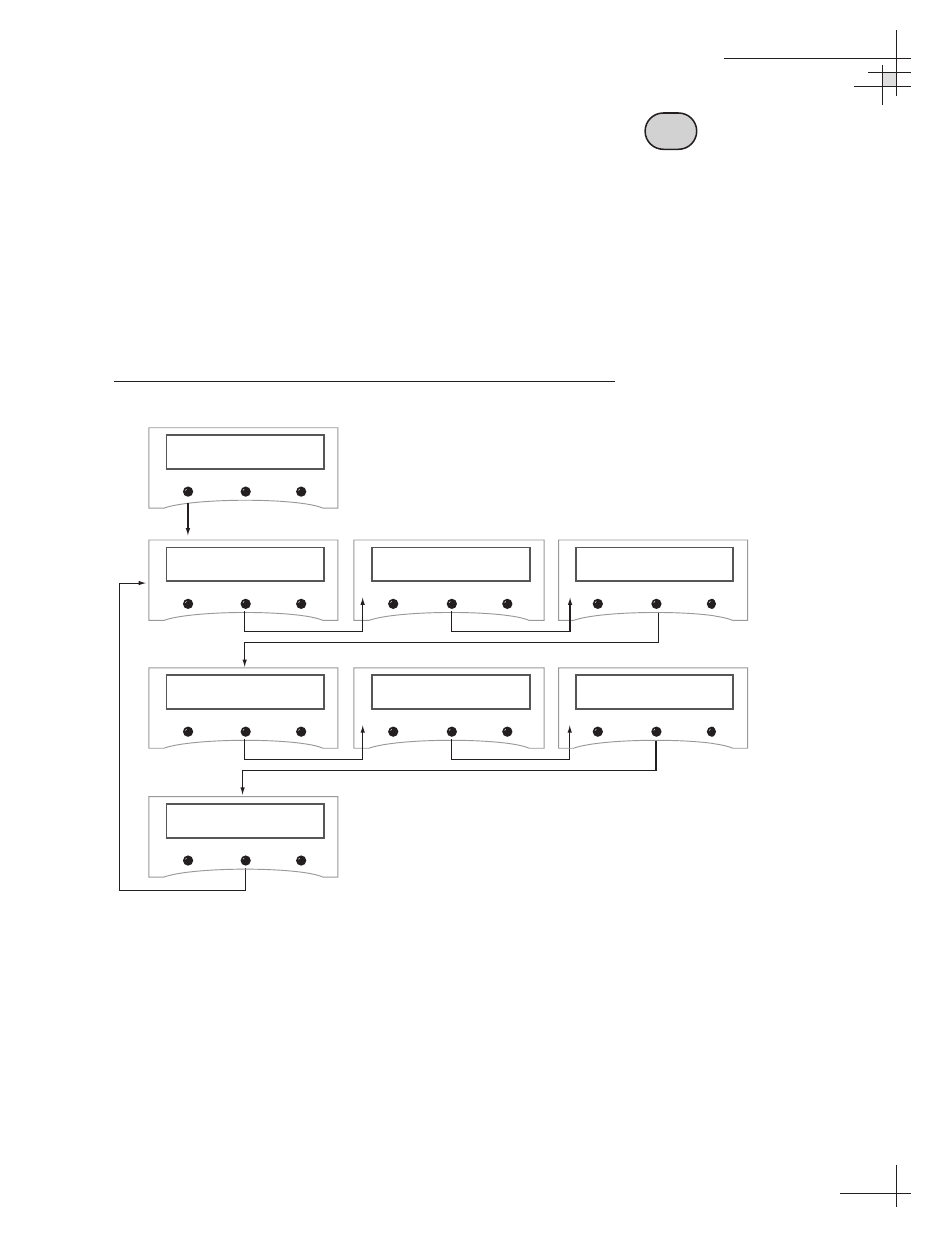

Figure 3-8

Antenna Status Mode Menu Sequence

Figure 3-9 on the next page details each of these functions.

Using the MCU Interface

54-0198

65

Get Antenna status?

Yes

Next

Return

Get system errors?

Yes

Next

Return

Get version?

Yes

Next

Return

Get serial number?

Yes

Next

Return

Get thres/sig level?

Yes

Next

Return

Get skew angle?

Yes

Next

Return

Get bit error rate?

Yes

Next

Return

Get State?

Yes

Next

Return

A

Scan for system errors

Access antenna type,
version, and serial
number information

Check signal/noise levels

View the skew angle

Display the bit error rate

Display the antenna’s
current state
