INSTALLATION

2-14

mA OUT

RS-485
COMM.

+

-

+
-

ANALOG IN

SENSOR COMMON

OUTDOOR SENSOR IN

REMOTE INTL'K IN

B.M.S. (PWM) IN

SHIELD

+
-

+
-

AUX SENSOR IN

NOT USED

EXHAUST SWITCH IN

DELAYED INTL'K IN

FAULT RELAY
120 VAC, 5A, RES

AUX RELAY
120 VAC, 5A, RES

G

NOT USED

NOT USED

NC
COM
NO

NC
COM
NO

NOT USED

NOTE
DO NOT TERMINATE THE SHIELDS OF THE
RS485 COMM LEADS TO THE GROUND (G) TERMINAL.
THE SHIELDS MUST BE TERMINATED AT THE
SOURCE ENDS ONLY. CONNECT THE SHIELDS
OF THE INCOMING AND OUTGOING RS485 LEADS
TOGETHER.

DO NOT USE THESE
TERMINALS

CONNECT 120 OHM, 1/2 WATT
RESISTOR BETWEEN + AND –
RS485 COMM TERMINALS ON
LAST C-MORE CONTROL BOX

KC1000

REMOVE SHEET METAL

COVER TO ACCESS I/O BOX

I/O BOARD

METHOD 2 – TERMINATION ACTIVATED AT I/O BOX

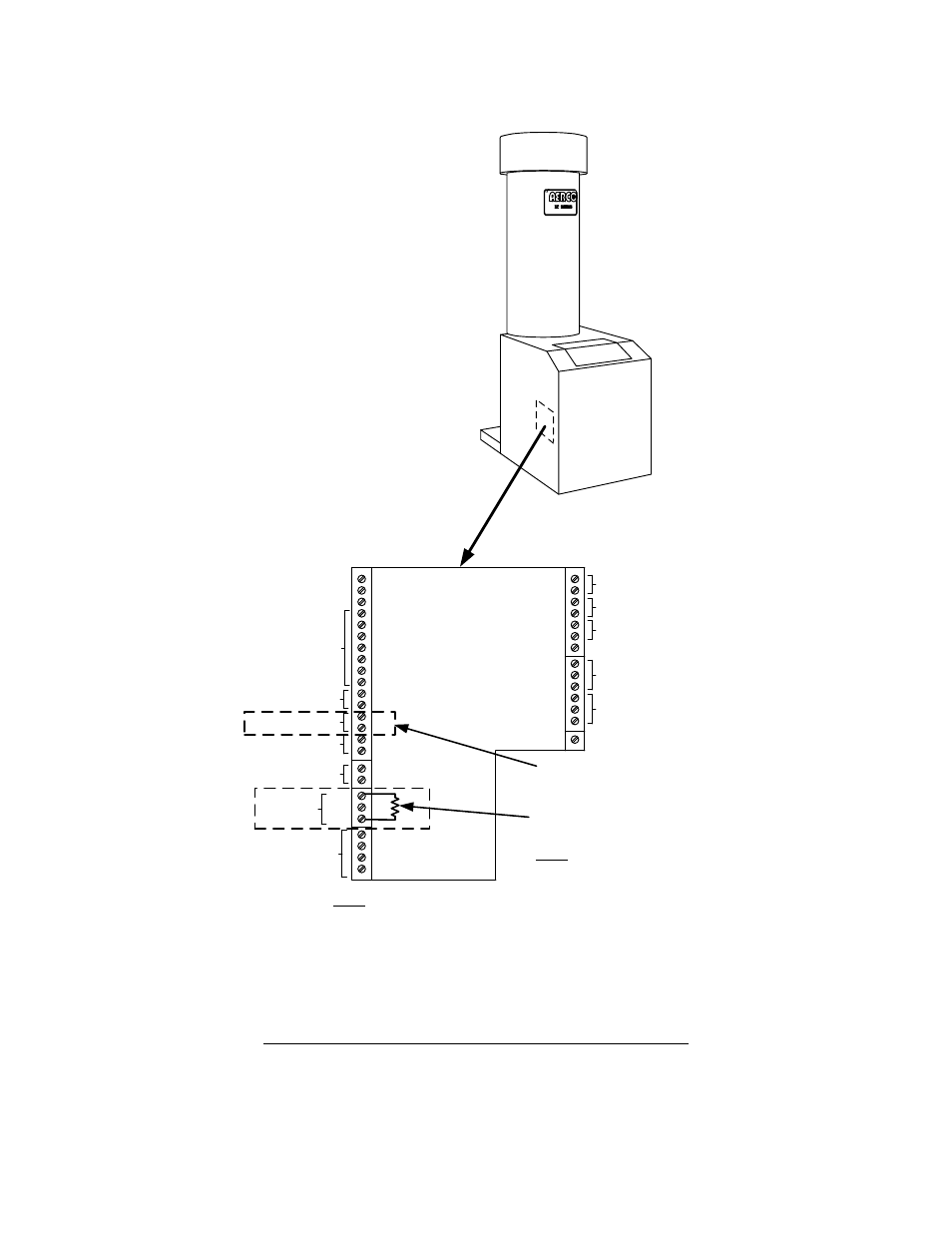

Figure 2-8. RS485 (Modbus) Wiring For KC1000 Boilers (Sheet 2 of 2)
