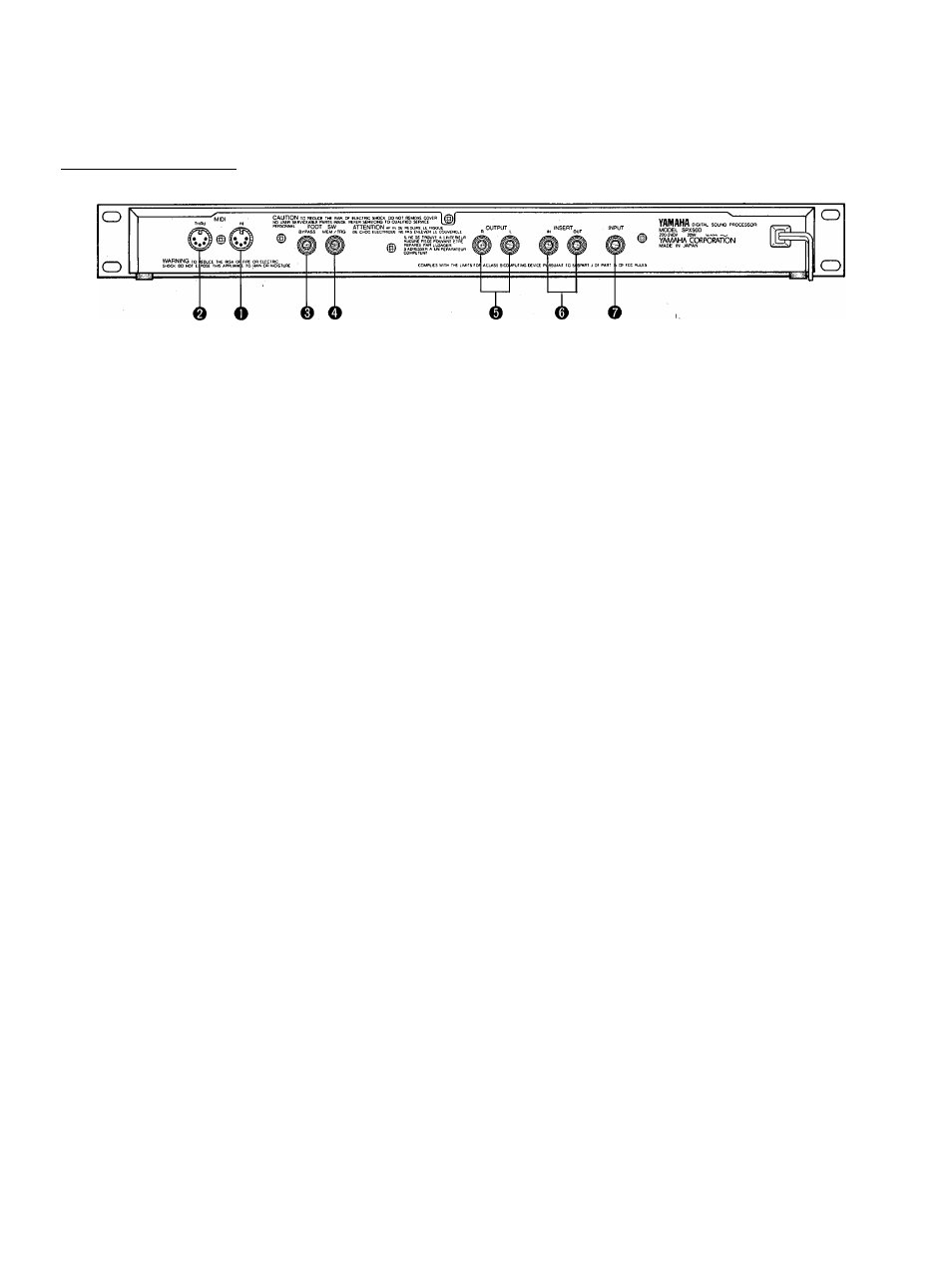

/ANSCHLUSSFELD /
O MIDI-Eingang (MIDI IN)
Über diese Buchse können MIDI-Signale von externen MIDI-
Geräten empfangen werden, um Effekte über MIDI-Signale
abzurufen sowie die Tonhöhenverschiebung beim PITCH
CHANGE A-Effekt zu steuern und andere Effekte
auszulösen.
0 MIDI-Durchgang (MIDI THRU)
An dieser Buchse liegen die unveränderten MIDI-Signale an,
die am MIDI IN-Eingang empfangen wurden, wodurch
mehrere MIDI-Geräte “in Reihe geschaltet” werden können.
0 Überbrückungsbuchse für Fußschalter (BYPASS FOOT
SW)
An diese Buchse kann ein getrennt erhältlicher Yamaha FC5
oder gleichwertiger Fußschalter angeschlossen werden,
wodurch dieser dann die Funktion der BYPASS-Taste zum
Ein/Ausschalten von Effekten usw. übernehmen kann.
O Fußschalterbuchse für Speicheraufruf (MEM./TRIG.
FOOT SW)
An diese Buchse kann ein getrennt erhältlicher Yamaha FC5
oder gleichwertiger Fußschalter angeschlossen werden, um
die 100 möglichen Speicherplätze und damit die dort
gespeicherten Effekte nacheinander über den Fußschalter
abrufen zu können. Die Reihenfolge der Speicherplätze
kann auf Live-Konzerte speziell zugeschnitten werden.
Wenn die TRIGGER-Taste gedrückt wurde und deren LED-
Anzeige leuchtet, kann der Fußschalter drei der SPX50D-
Effekte aufrufen: ADR-Noise-Gate, Reverb & Gate und Trig­
gered Pan. , um nacheinander die enwünschten Effekte
abrufen zu können.
0 Linke & rechte Ausgangsbuchsen (L & R OUTPUT)
An diesen zwei 1/4 Zoll Mono-Klinkensteckerbuchsen liegt
das Stereo-Ausgangssignal des SPX50D an, um an ein
Verstärker- oder Mischpultsystem weitergeleitet zu werden.
Diese Analögbuchsen können direkt mit den Eingängen von
Gitarren-, Keyboardverstärkern, Aufnahmegeräten oder
Mischpulten verbunden werden. Da die meisten Effekte des
SPX50D echte Stereoeffekte darstellen, ist es empfehlens­
wert beide Ausgangsbuchsen mit den entsprechenden
Eingängen eines Stereo- oder 2-Kanalsystems zu verbinden,
um einen optimalen Klang zu erzielen. Falls nur Monogeräte
zur Verfügung stehen, die linke oder rechte OUTPUT-
Buchse mit dem Verstärkersystem verbinden.
0 Schleifenein/ausgänge (INSERT IN/OUT-Buchsen)
Die INSERT IN- und INSERT OUT-Buchsen erlauben das
Zwischenschalten eines zweiten KlangprczeSsors in den
Signalweg des SPX50D. Dieser zweite Prozessor kann dann
über die INSERT-Taste zugeschaltet oder überbrückt wer­
den.
0 Eingangsbuchse (INPUT)
Die INPUT-Buchse auf der Rückseite hat die gleiche
Funktion wie der gleichnamige Anschluß auf der Frontkon­
sole. Zum Empfang der Signale des Instruments oder der
Audioquelle kann eine der beiden Buchsen verwendet wer­
den. Die Eingangsbuchse an der Frontkonsole hat Vorrang,
weshalb bei Beschälten beider Buchsen, nur die an der
Buchse auf der Frontkonsole empfangenen Signale verar­
beitet werden.
