Orbital Antares User Manual
Page 38

Antares
®
OSP-3
User’s Guide
Section 4.0
– Payload Environments
Release 1.1
July 2013
27
4.2.2. Sine Vibration
Figure 4.2.2-1 defines the maximum flight level payload interface sinusoidal vibration levels for a fixed
base payload test, which may be used for preliminary design. The spectrum defined in this figure is pro-
vided for reference only. Orbital develops a mission-specific sine spectrum for each mission using the
results from CLA.

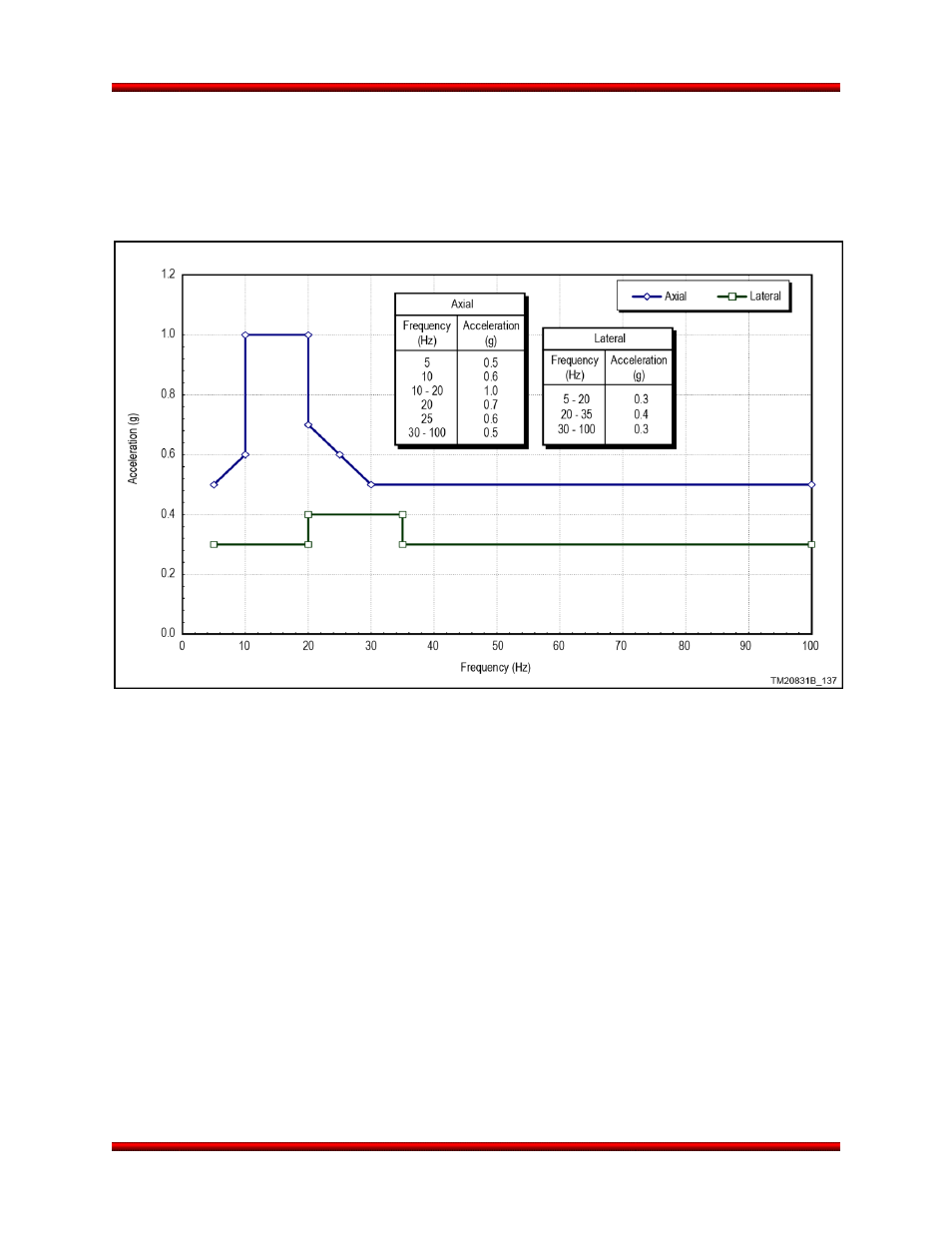

Figure 4.2.2-1. Antares Payload Interface Sine Vibration Levels
