pode ser usada para auxiliar na substituição do anel e

outros tipos de juntas.

A ATM-9 é uma ferramenta acionada hidraulicamente por

um cilindro hidráulico e uma bomba manual. A pressão

máxima de trabalho é de 700 bar [10.000 psi].

O uso destas instruções proporcionará condições seguras

e o máximo de vida útil para a ferramenta. Todas as

seções destas i folhas de instruções devem ser lidas antes

do uso da ferramenta.

3.1 Principais Características e Componentes

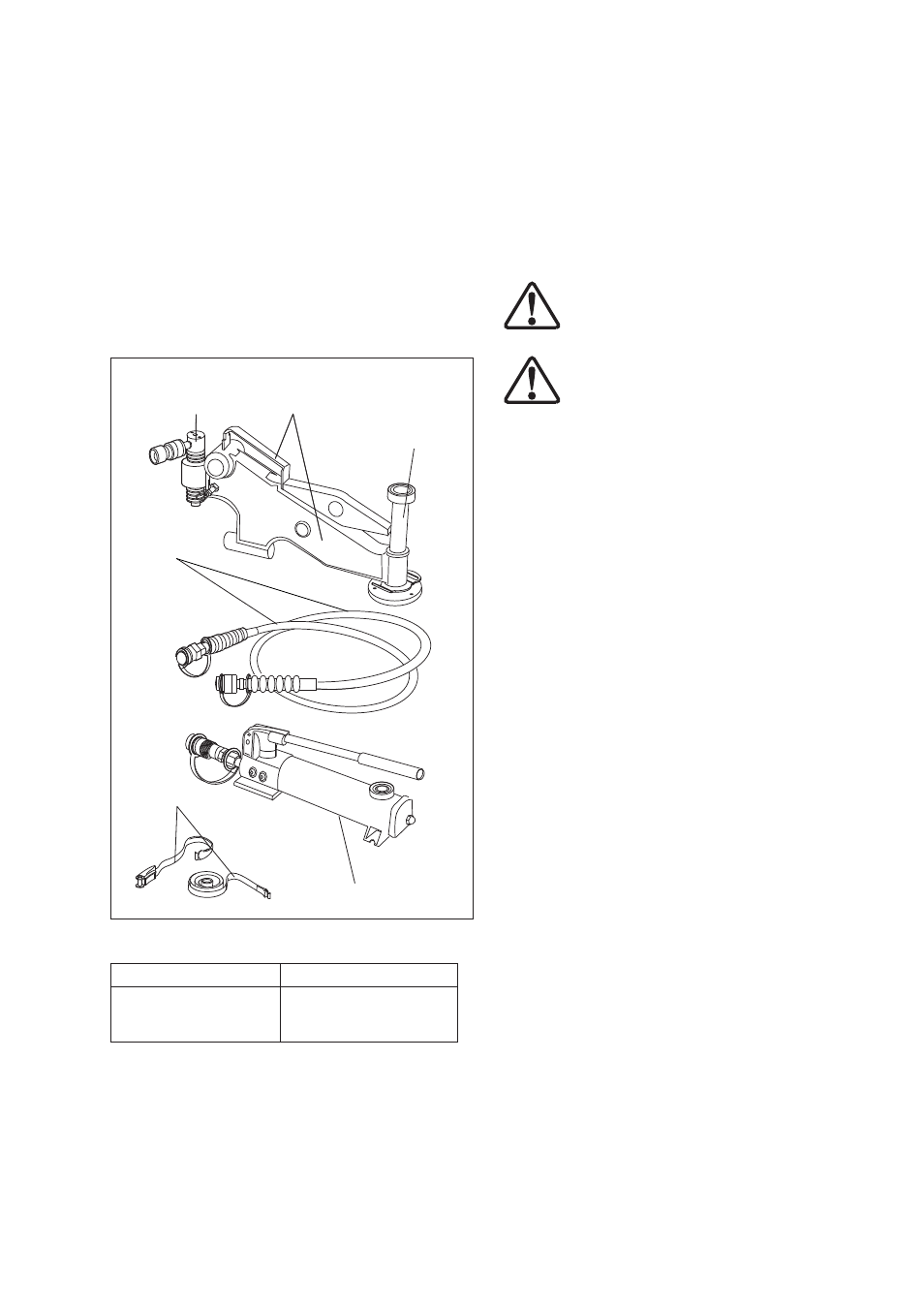

Fig. 1

Perna de apoio

Cilindro

hidráulico

Bomba hidráulica

P-142

Mangueira

Hidráulica

Ferramenta

ATM-9

Correia

3.2 Dados Técnicos

Descrição da Ferramenta: Força de Alinhamento:
Ferramenta hidráulica de

alinhamento de flange fixo

e rotacional.

9,0 T [90 kN]

pressão hidráulica de até 700

bar [10.000 psi].

Nota: Veja a seção 18.0 para pesos e dimensões.

4.0 INFORMAÇÕES SOBRE SEGURANÇA

IMPORTANTE: Em todas as instalações de uma fábrica,

as exigências de segurança devem ser obedecidas. A

segurança do operador e de todos os assistentes é de

extrema importância, juntamente com a segurança de

outros, incluindo o público em geral.

Estas instruções são apenas para cobrir uma operação

segura com a ATM-9 durante uma manutenção normal

e operação de instalação. Todos os outros aspectos de

segurança devem ser controlados pelo supervisor de

operações.

PRECAUÇÃO: A ATM-9 não deve ser fixada

para pressurizar vasos com múltiplos bocais.

ADVERTÊNCIA: Nunca prenda a ATM-9 em

uma junta até que os parafusos do flange

tenham sido afrouxados e removidos. Pode

ocorrer sobrecarga se os parafusos forem removidos

enquanto a ferramenta estiver instalada, e a força

resultante for maior que a da carga de trabalho admissível

para a ferramenta.

5.0 LISTA DE EQUIPAMENTO

O conjunto da ferramenta inclui:

• Ferramenta de alinhamento ATM-9 com cilindro hidráulico.

• Mangueira hidráulica, 1,8 m [6 pés] de comprimento.

• Bomba hidráulica manual P-142.

• Engates rápidos de 3/8 pol. NPTF na mangueira, cilindro

e bomba.

• Catraca e correia.

• Folha de Instruções.

• Maleta para transporte.

Nota: Todos os componentes hidráulicos são calculados

para operação de até 700 bar [10.000 psi].

6.0 PROCEDIMENTOS PARA DETERMINAÇÃO DO

DESALINHAMENTO

• A ATM-9 não deve ser fixada em uma junta articulada,

antes da determinação dos procedimentos a serem

realizados. Veja a declaração de advertência na seção

4.0.

• Cada segundo parafuso deve ser afrouxado e removido.

Continue com este procedimento. O desalinhamento

pode não ocorrer até que restem apenas alguns

parafusos. Neste ponto, a direção de qualquer

desalinhamento vai se tornar evidente.

• A ATM-9, uma vez fixada, vai impulsionar diretamente

contra o desalinhamento, trazendo a junta de volta para

o alinhamento.

Exemplo: Desalinhamento em várias direções
Uma vez quebrada, a junta articulada pode sair do

alinhamento em qualquer ponto, ou em qualquer direção.
