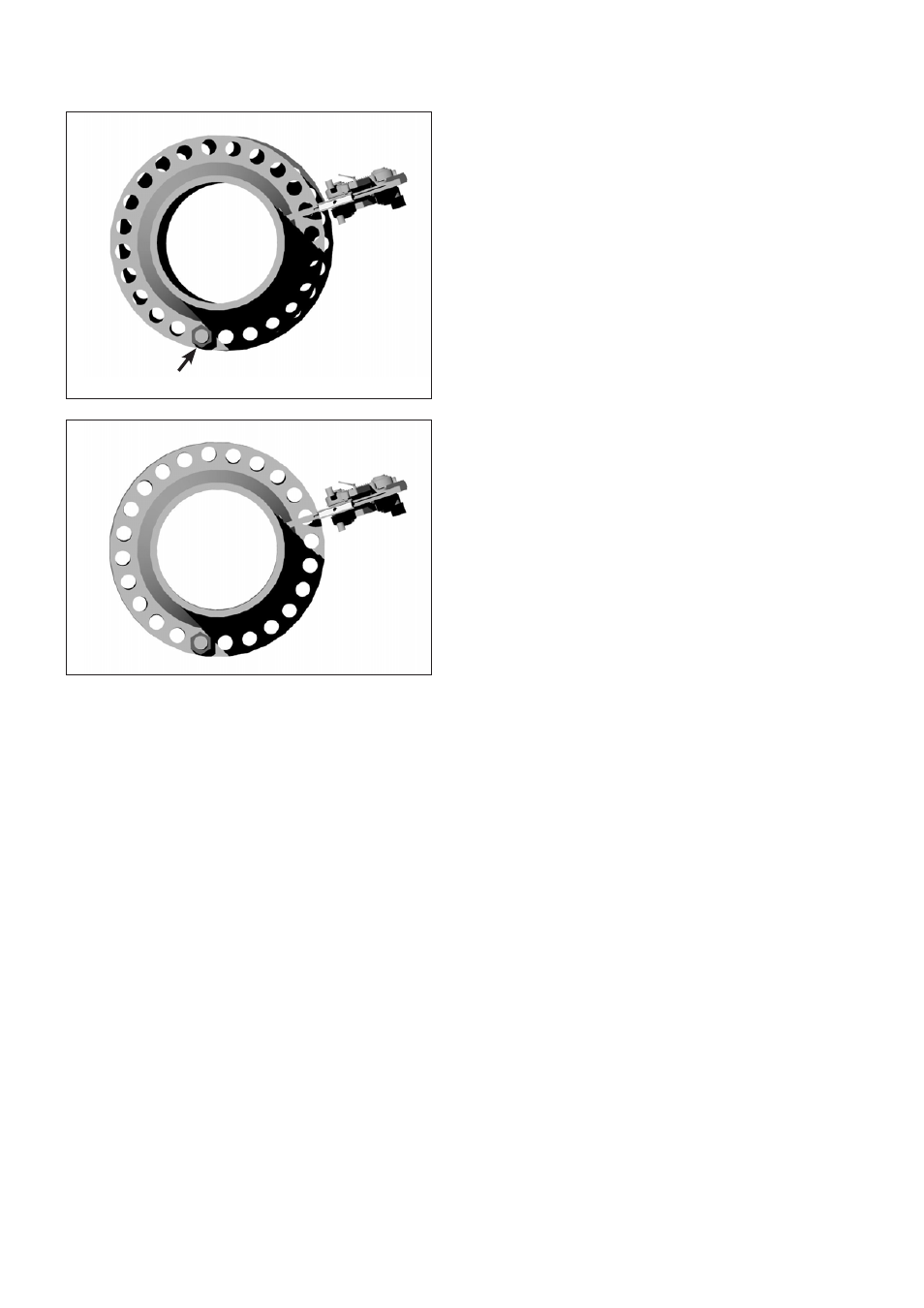

Abb. 9
A
Abb. 10
Bitte beachten Sie, dass das ATM-9 Werkzeug in
manchen Fällen schrittweise an verschiedenen Stellen
des Flanschblatts befestigt werden muss, um die
Fehlausrichtung zu beheben. In jedem Fall sind die
Schritte 1 bis 7 aus Abschnitt 7.0 zu befolgen.
9.0 DEMONTAGE DES ATM-9
• Nachdem die Ausrichtung, alle Arbeiten am Flansch
und die Verschraubung, abgesehen vom Bolzenloch,
in dem das ATM-9 Werkzeug befestigt ist, beendet
ist, kann das Werkzeug vom Flansch entfernt werden,
indem die Schritte 1 bis 5 in Abschnitt 7.0. in
umgekehrter Reihenfolge ausgeführt werden.
• Beim Entfernen vom ausgerichteten Flansch darauf
achten, dass keine Werkzeugteile herunterfallen. Dies
verhindert Verletzungen des Personals.
Hinweis: Siehe das Ersatzteilblatt des ATM-9 Werkzeugs
für eine umfassende Ersatzteilliste und Montagepläne.
10.0 INSPEKTION UND PRÜFUNG
• Nach Beendigung der Arbeiten und vor erneuter
Verwendung des ATM-9 Werkzeugs, sind die
Vollständigkeit des ATM-9 Werkzeugs sowie die
verschiedenen einzelnen Teile des Werkzeugs zu
überprüfen, um die Betriebsfähigkeit sicherzustellen.
• Alle fehlenden oder beschädigten Teile sind umgehend
vor der erneuten Verwendung zu ersetzen.
• Alle beweglichen Teile regelmäßig schmieren. Siehe
Abschnitt 12.0 für Schmierung und Wartung.
• Alle offenen Hydraulikkupplungen verschließen, um
das Eindringen von Schmutz zu verhindern. Darauf
achten, dass sich der Entlüftungsverschluss in der
Position "geschlossen" befindet.
• Sicherstellen, dass Rollen und Stifte abriebfrei bleiben.
• Bei Nichtverwendung alle Einzelteile zurück in den
Tragekoffer legen.
11.0 LAGERUNG
• Alle offenen Hydraulikkupplungen verschließen.
• Bearbeitete Oberflächen mit Fett schmieren.
• Das ATM-9 Werkzeug an einem kühlen, trockenen Ort
lagern.
12.0 SCHMIERUNG UND WARTUNG
Mobilgrease XHP™ 222 Spezialfett oder ein
gleichwertiges Hochleistungsfett der selben hohen
Qualität verwenden.
Achten Sie immer darauf, dass der Flügel des Werkzeugs
abriebfrei ist, und dass sich die Rollen frei drehen
können und gut geschmiert sind (siehe Abb. 13). Dies
verbessert die Leistung des Werkzeugs und verlängert
seine Lebensdauer.
Die Reinigung, Prüfung und Schmierung des ATM-9
Werkzeugs ist in den folgenden Schritten durchzuführen:
SCHRITT 1 Das Werkzeug flach auf die Werkbank legen.
SCHRITT 2 Die zwei Spannstifte an der Vorderseite des
Gerätekörpers entfernen (siehe Abb. 11).
SCHRITT 3 Den Arretierungsstift des Flügels
herausziehen. Den Flügel nach vorne aus
dem Gerätekörper herausziehen (siehe Abb.
12).
SCHRITT 4 Die Sprengringe mit einer Sprengringzange
entfernen (siehe Abb. 13).
SCHRITT 5 Die Rollenwellen herausziehen und die
Rollen und Lager abnehmen und prüfen
(siehe Abb. 13).
SCHRITT 6 Rollenwellen, Rollen und Lager auf Schäden
prüfen. Falls keine Beschädigungen vor-
liegen, die Teile reinigen, schmieren und
wieder zusammenbauen (Schritte 1 bis 5 in
umgekehrter Reihenfolge).
