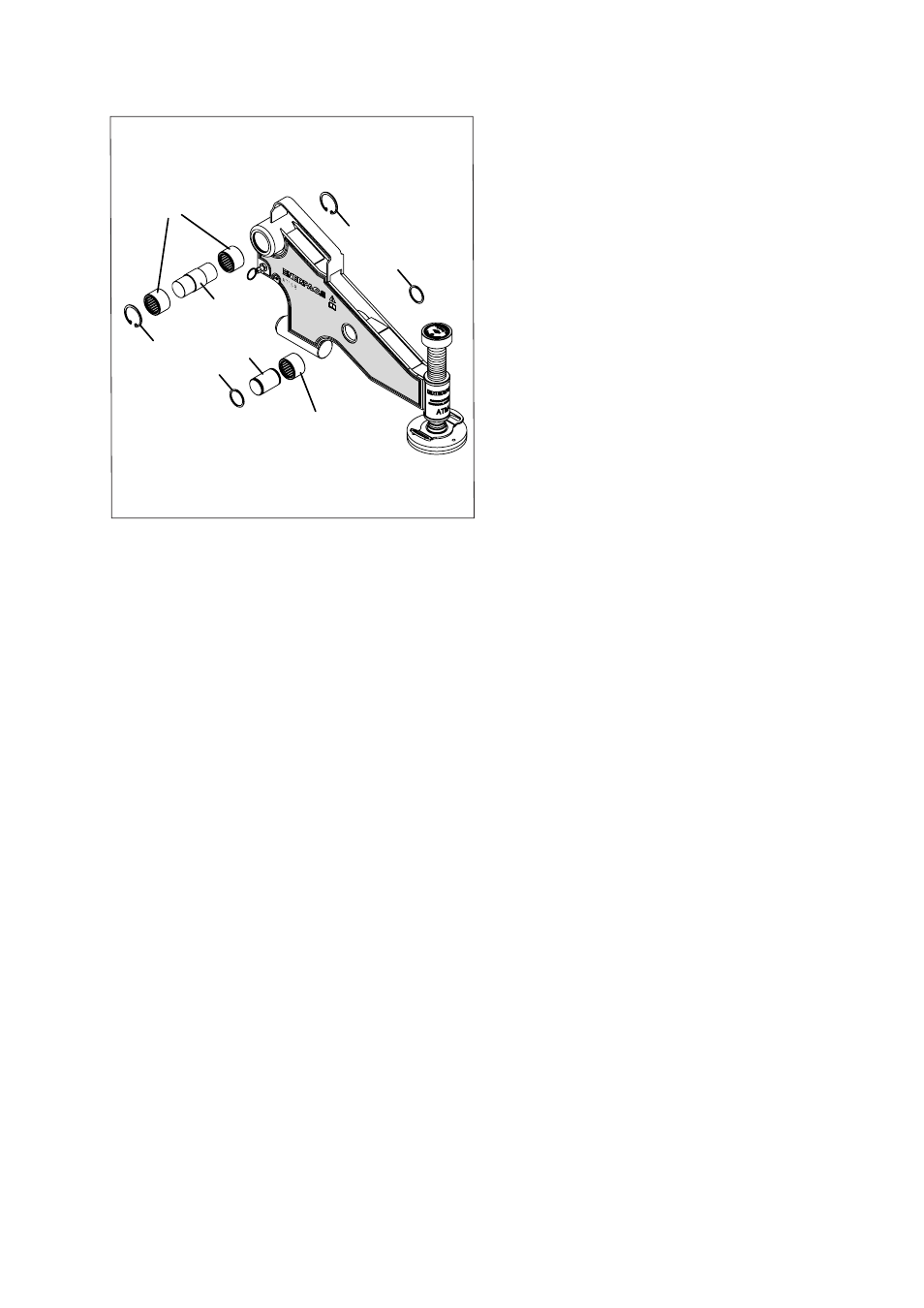

1. Rodillos y cojinetes
2. Arandelas de retención
3. Ejes de rodillo
1
1
2
2
3
2
2
3
Fig. 13
13.0 SOLUCIÓN DE PROBLEMAS
Problema 1:
El cilindro hidráulico resbala sobre la circunferencia de la
brida opuesta cuando la ATM-9 está alineando la junta.
Causa:
Arena o suciedad en la aleta, rodillos o cojinetes, aleta está
completamente extendida.
Solución:
A. Procure que los rodillos giren libremente y que en las
superficies de las aletas no haya arena o suciedad que
limite el movimiento de los rodillos.
B. Compruebe que la aleta no esté completamente
extendida al alinear la junta.
C. Asegúrese de que quede suficiente extensión para
que la ATM-9 se pueda extender cuando la junta esté
alineada.
Problema 2:
La ATM-9 está conectada y parece funcionar correctamente,
pero la junta no se alinea.
Causa:
A. Puede haber entrado aire en el sistema hidráulico que
impida la transferencia de las fuerzas a las bridas.
B. Puede haber algo que bloquee la junta en un punto
cerca de las bridas. La junta puede requerir más de 9
toneladas [90 kN] de presión para el alineamiento.
Solución:
A. Véase las instrucciones para eliminar una trampa de
aire en el párrafo 14.
B. Inspeccione la zona alrededor de la junta para
comprobar si hay alguna obstrucción en la junta.
C. Si la junta requiere más fuerza que las9 toneladas [90
kN] generadas por la herramienta, se deberá aplicar
otro método para alinear la junta.
14.0 ELIMINACIÓN DE TRAMPA DE AIRE
Elimine el aire tal como se describe en los siguientes
pasos:
1. Saque la tapa del respiradero de la bomba hidráulica
y compruebe el nivel del aceite hidráulico para
asegurarse de que hay suficiente aceite para accionar
el cilindro.
2. Vuelva a colocar la tapa del respiradero, pero no
apriete la tapa. La tapa debe permanecer suelta (en
la posición “vent”) para que pueda entrar y salir aire
durante el funcionamiento de la bomba. La tapa sólo
debe cerrarse completamente cuando se coloque la
herramienta en la caja de transporte después de haber
concluido el trabajo.
3. Conecte la bomba, con la tapa del respiradero suelta,
a la herramienta mediante la manguera hidráulica
suministrada en la caja de transporte.
4. Coloque la herramienta en una superficie nivelada,
mantenga la bomba hidráulica encima de la herramienta,
cierre la válvula de descarga en la bomba, cebe la
bomba para que el cilindro hidráulico avance hasta que
el cilindro haya avanzado completamente y se haya
conseguido un poco de presión.
5. Abra la válvula de descarga manteniendo la bomba
encima de la herramienta para que el cilindro se retraiga
completamente. Al retraerse el cilindro, el posible aire
que se halle en el sistema se empujara hacia arriba a la
bomba y se purgará por la tapa del respiradero.
6. Repita el procedimiento descrito arriba tres a cuatro
veces, para asegurarse de que todo el aire se ha
eliminado y la herramienta pueda alcanzar plena presión
de trabajo.
15.0 EXTENSIÓN MÍNIMA / MÁXIMA
Consulte el párrafo 18.0, Pesos y dimensiones, para
información sobre la extensión mínima y máxima.
16.0 RANGO DE APLICACIÓN
Las dos dimensiones básicas, A y B, determinarán si
la ATM-9 se puede utilizar para alinear una junta. Si la
junta de la brida que se ha de alinear es entre los 93 mm
[3,66 pulg.] y 228 mm [9 pulg.] tal como se indica en (A),
el orificio del perno tiene un diámetro de 31,5 mm [1,24
