gebruikelijke onderhouds- en installatieprocedures.
Met dit gereedschap kunnen uitlijningsfouten worden
rechtgezet met een kracht van 9 ton [90 kN]. De ATM-5
kan bijvoorbeeld worden gebruikt bij het vervangen van
een ringverbinding of een ander type verbinding.
De ATM-9 is een hydraulisch gereedschap dat wordt
aangedreven door een hydraulische cilinder en handpomp.
De maximale werkdruk is 700 bar [10,000 psi].
Als u deze instructies volgt, draagt dit bij tot veilig
gebruik en een maximalisering van de levensduur
van het gereedschap. U moet alle paragrafen in deze
gebruiksaanwijzing aandachtig doorlezen voordat u het
gereedschap gebruikt.

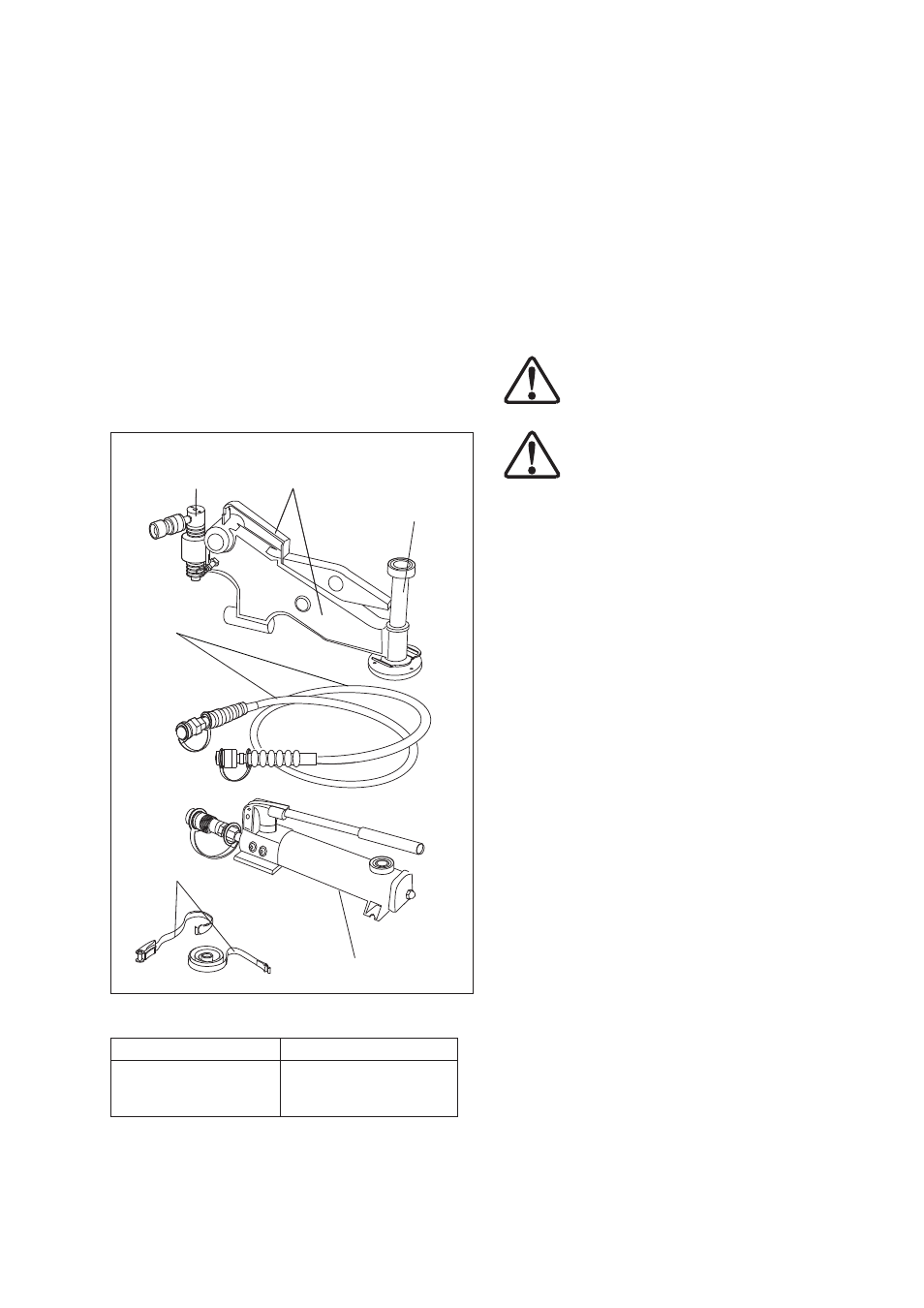

3.1 Belangrijke kenmerken en onderdelen
Fig. 1
Valarm
Hydraulische
cilinder
Hydraulische pomp
P-142
Hydraulische
slang
Gereedschap
ATM-9
Riem
3.2 Technische gegevens
Beschrijving gereedschap: Uitlijnkracht:
Hydraulisch gereedschap
om foutieve uitlijning en
draaiing te corrigeren
9.0 T [90 kN]
van 700 bar [10,000 psi]
hydraulische druk.
N.B. Zie punt 18.0 voor de gewicht en afmetingen.
4.0 VEILIGHEIDSINFORMATIE
BELANGRIJK: De veiligheidsvoorschriften moeten bij alle
installaties zorgvuldig worden opgevolgd. De veiligheid
van de operator en van eventuele andere medewerkers is
van het grootste belang, net als de veiligheid van anderen,
inclusief personen in de omgeving.
Deze handleiding beslaat alleen het veilige gebruik
van de ATM-9 tijdens regulier onderhoud en de
plaatsingswerkzaamheden. De opzichter is verantwoordelijk
voor alle veiligheidsaspecten.
LET OP: De ATM-9 mag nooit aan het
mondstuk van een drukvat worden bevestigd.
WAARSCHUWING: Plaats de ATM-9 altijd pas
op een verbinding nadat de bouten van de
flens zijn losgedraaid en verwijderd. Als de
bouten worden verwijderd wanneer het gereedschap is
geïnstalleerd en de resulterende kracht groter is dan de
veilige werkbelasting van het gereedschap, kan
overbelasting ontstaan.
5.0 TOEBEHOREN
De gereedschapsset bevat:
• Het uitlijngereedschap ATM-9 met hydraulische cilinder.
• Hydraulische slang, 1,8 m [6 feet] lang.
• Hydraulische handpomp P-142.
• 3/8 inch NPTF-koppelingen voor slang, cilinder en pomp.
• Ratel en riem.
• Handleiding.
• Draagkoffer.
N.B.: Alle hydraulische componenten zijn ontworpen voor
en getest bij gebruik tot maximaal 700 bar [10.000 psi].
6.0 PROCEDURE OM FOUTIEVE UITLIJNING VAST TE
STELLEN
• De ATM-9 mag niet worden bevestigd aan een
flensverbinding voordat de procedure om een
foutieve uitlijning vast te stellen is uitgevoerd. Zie de
waarschuwing bij punt 4.0.
• Ieder tweede bout moet worden losgedraaid en
verwijderd. Ga door met deze procedure. Foutieve
uitlijning treedt mogelijk pas op als slechts enkele
bouten over zijn. Op dat moment wordt de richting van
de foutieve uitlijning zichtbaar.
• De ATM-9 zal zodra deze is bevestigd, direct op het
verkeerd uitgelijnde deel drukken, om zo de verbinding
weer op de juiste wijze uit te lijnen.
