17 17

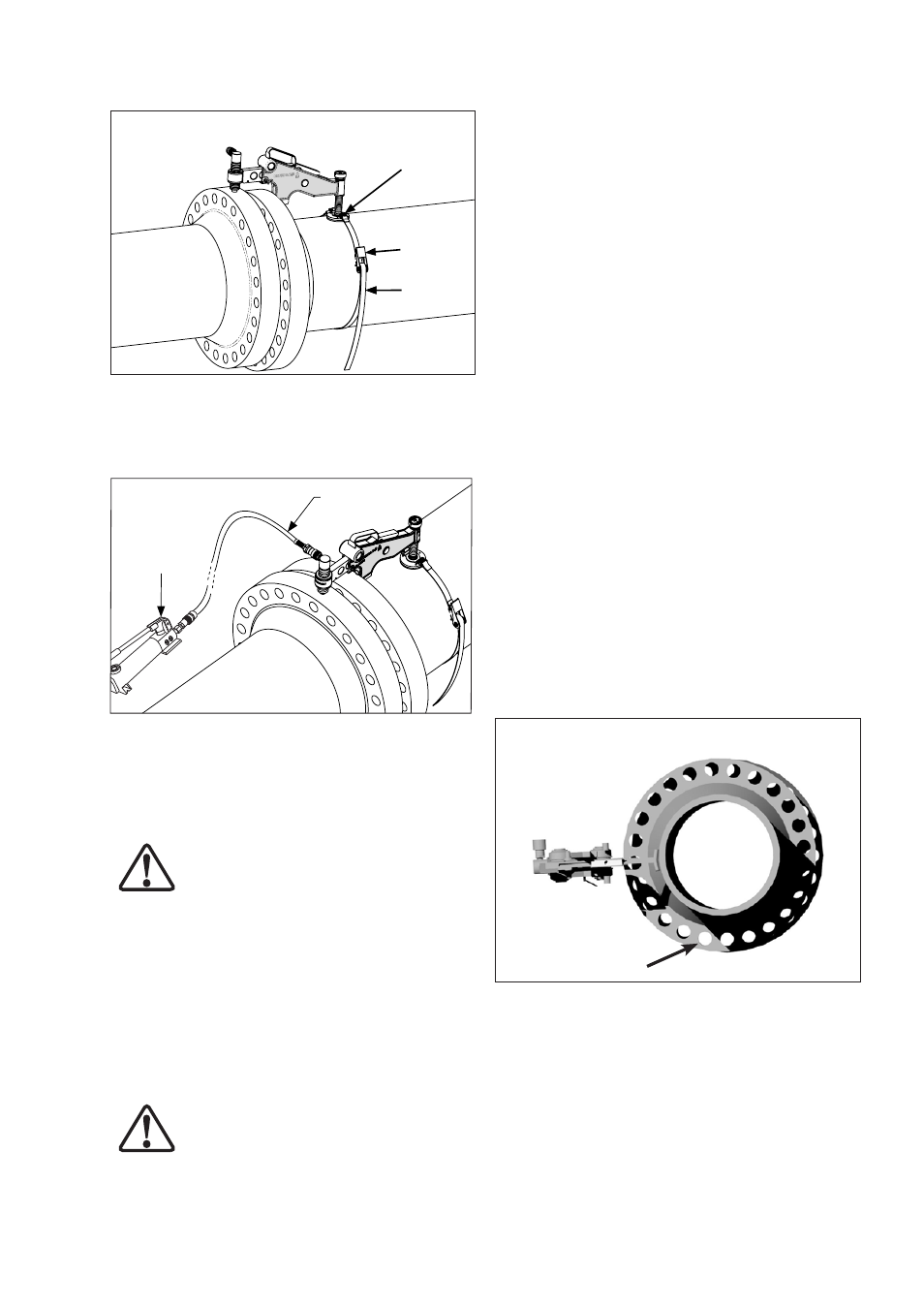

Fig. 6
Roue à
cliquet
Sangle
Boucle
5. Raccorder la pompe hydraulique P-142 au flexible
hydraulique et le flexible au vérin hydraulique. Actionner
la poignée de la pompe jusqu'à ce que le joint s'aligne.
(voir fig. 7).
Fig. 7
Pompe
hydraulique
à main
Flexible
hydraulique
Remarque : Le vérin hydraulique de l'ATM-9 est réglé
à une pression de fonctionnement de 700 bars [10 000
psi]. La pompe hydraulique P-142 contient une valve de
surpression intégrée qui s'ouvre à environ 724 bars [10
500 psi].
AVERTISSEMENT : Si, pour n'importe quelle
raison, une pompe autre que la P-142 est
utilisée, s'assurer que le réglage de la valve de
surpression intégrée n'est pas supérieur à 724 bars [10
500 psi]. Installer un manomètre dans le circuit pour
surveiller la pression du système.
6. Lorsque l'alignement est terminé, vous pouvez
introduire et serrer les boulons de bride. Après avoir
remplacé tous les boulons dans tous les passages (à
l'exception de celui où se trouve le crochet de levage
de l'outil), retirer l'outil en suivant les étapes 1 à 5, en
sens inverse.
PRÉCAUTION : Ouvrir la valve de surpression
et s'assurer du relâchement de toute la pression
hydraulique avant de déconnecter n'importe
quel flexible ou raccord.
7. Après avoir retiré l'outil de la bride, poser et serrer le
dernier boulon de bride dans le passage restant.
8.0 TORSION OU DÉCALAGE ROTATIONNEL
Il s'agit d'un problème courant tant sur les conduites en
mer que sur terre (voir fig. 8). Assez souvent, malgré le fait
que les brides sont alignées, l'opérateur ne parvient pas à
introduire un boulon dans le passage correspondant, à la
circonférence du joint. L'ATM-9, avec sa capacité de 90
kN [9 tonnes], est en mesure de manipuler les brides dans
plusieurs directions.
La procédure de mise en place est la même que
précédemment, à l'exception d'une seule situation.
L'ATM-9 peut être fixé au point le plus accessible sur la
circonférence du joint, car le désalignement se produit
selon le même degré au niveau de tous les passages de
boulon.
8.1 Les procédures d'intervention recommandées
sont les suivantes :
1. Choisir le point le plus pratique ou le plus accessible
sur la circonférence du joint et fixer l'outil à cet endroit.
(Suivre les étapes 1 а 5 а la section 7.0).
2. Dans l'éventualité où les deux brides sont alignées mais
présentent un décalage rotationnel, l'ATM-9 est utilisé
pour pousser les brides au-delà de l'alignement jusqu'à
ce qu'une paire de passages devienne parallèle (voir
point A à la fig. 8).
Fig. 8
A
3. Introduire le boulon dans le passage au point A, puis
relâchez l'ATM-9. La charge sera transférée sur le
boulon.
4. Ensuite, l'ATM-9 peut être fixé à un autre point sur la
circonférence du joint (voir fig. 9) en poussant contre
le boulon tout juste mis en place. Avancer le vérin
hydraulique jusqu'à ce qu'un autre passage ou tous les
passages soient parallèles (voir fig. 10).
5. Vous pouvez retirer l'ATM-9 dès que les boulons
