Elementen voor de bediening en de functies – Karcher ICC 2 D ECO 2SB STAGE IIIa User Manual
Page 90
-
3

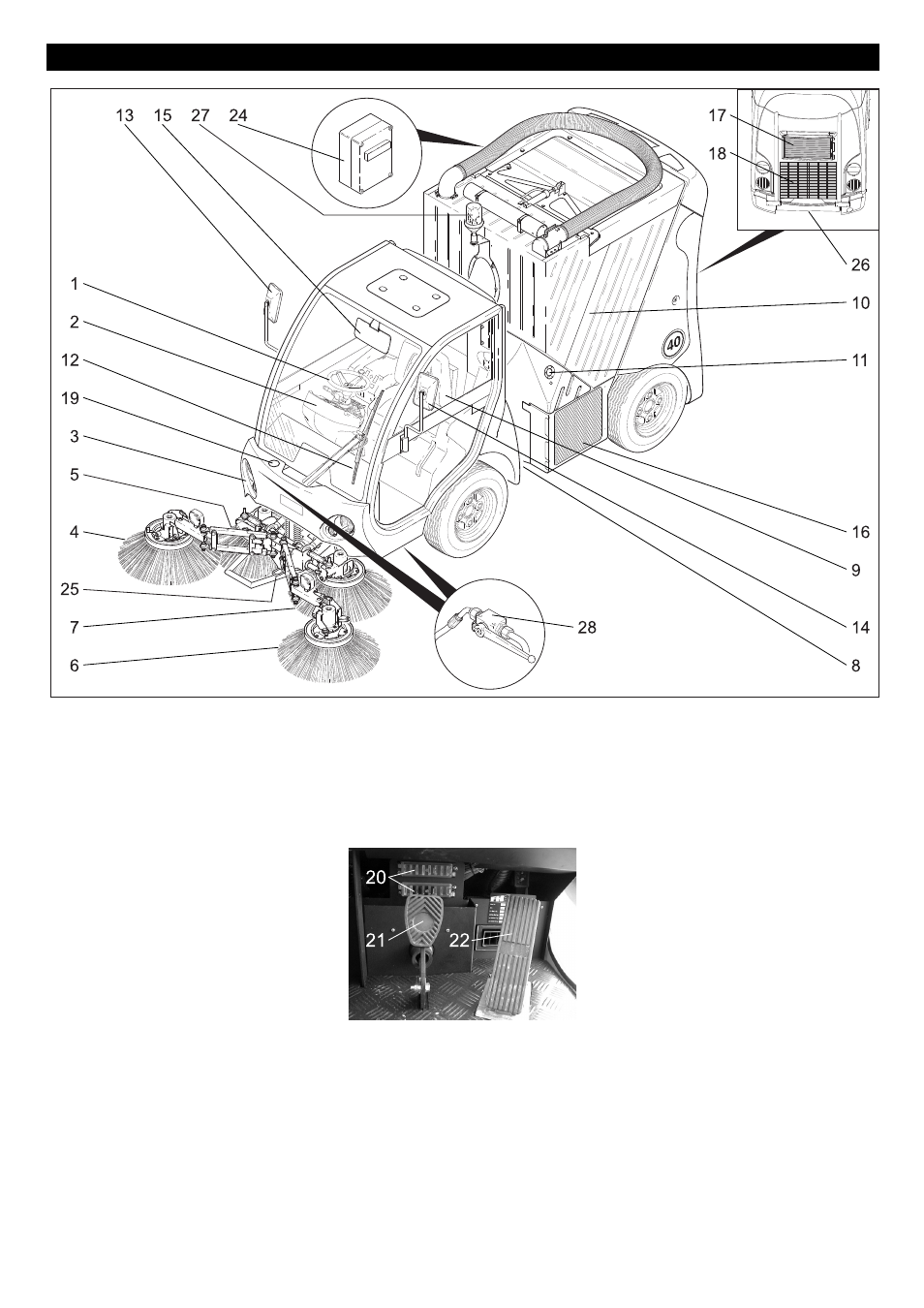

Afbeelding 1
1 Stuurwiel
2 Bedieningspaneel
3 Verlichting
4 Rechter zijbezem, van voren
(Alleen 4-bezemsystemen)
5 Rechter zijbezem, van achteren
(Alleen 4-bezemsystemen)
6 Linker zijbezem, van voren
(Alleen 4-bezemsystemen)
7 Linker zijbezem, van achteren
(Alleen 4-bezemsystemen)
8 Grofvuilklep
9 Bestuurdersstoel
10 Veeggoedcontainer
11 Brandstoftank
12 Ruitenwisser
13 Rechter buitenspiegel
14 Linker buitenspiegel
15 Achteruitkijkspiegel
16 Radiateur
17 Oliekoeler
18 Koeler airconditioningssysteem (acces-
soire)
19 Reservoir ruitenvloeistof
20 Zekeringkast chauffeurscabine
21 Rempedaal
22 Gaspedaal
23 Pedaal grofvuilklep omhoog/omlaag
24 Zekeringkast motorcompartiment
25 Sleepoog, van voren
26 Sleepoog, van achteren
27 Zwaailicht
28 Aanslag optrekking zijbezem
(Alleen 2-bezemsysteem)
Afbeelding 2
Elementen voor de bediening en de functies
90
NL
