- 3

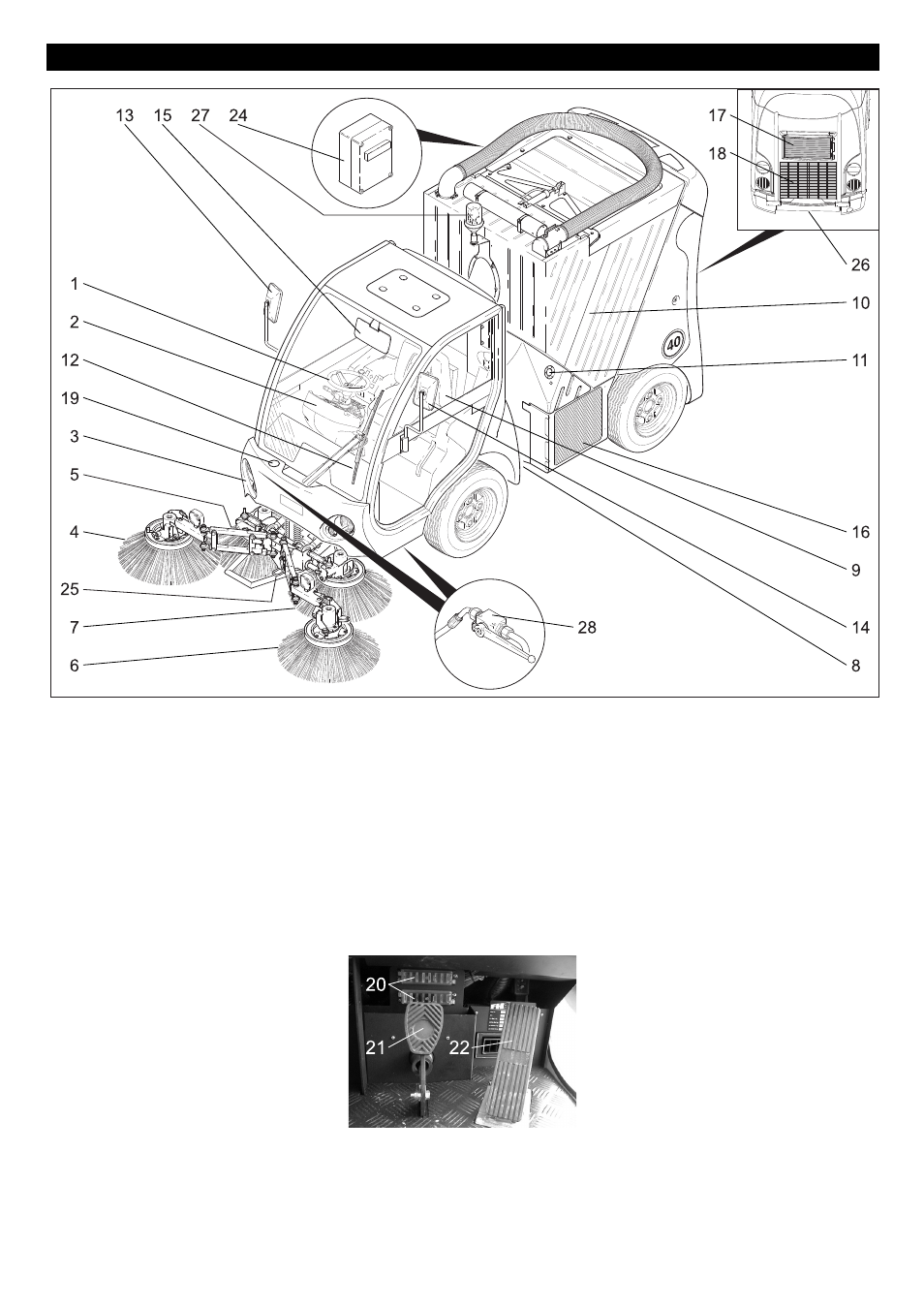

Рис. 1
1 Рулевое колесо
2 Пульт управления
3 Освещение
4 Правая боковая щетка, впереди
(только система с 4 щетками)
5 Правая боковая щетка, сзади
(только система с 4 щетками)
6 Левая боковая щетка, впереди
(только система с 4 щетками)
7 Левая боковая щетка, сзади
(только система с 4 щетками)
8 Заслонка для крупных частиц грязи
9 Сиденье для водителя
10 Резервуар для сбора мусора
11 Топливный бак
12 Стеклоочиститель
13 Правое наружное зеркало заднего
вида
14 Левое наружное зеркало заднего
вида
15 Зеркало заднего вида
16 Водяной радиатор
17 Масляный радиатор
18 Радиатор кондиционера (дополни-
тельное оборудование)
19 Резервуар стеклоомывателя
20 Предохранительный ящик в кабине
водителя
21 Педаль тормоза
22 Ходовая педаль
23 Педаль подъема/опускания заслонки
для крупных частиц грязи
24 Предохранительный ящик в подка-
потном пространстве
25 Буксирная скоба, передняя
26 Буксирная скоба, задняя
27 Проблесковый маячок
28 Фиксатор устройства подъема боко-
вых щеток
(только система с 2 щетками)
Рис. 2
Описание элементов управления и рабочих узлов
283 RU
