- 4
– Poljin karkealikaläpän nosto/lasku

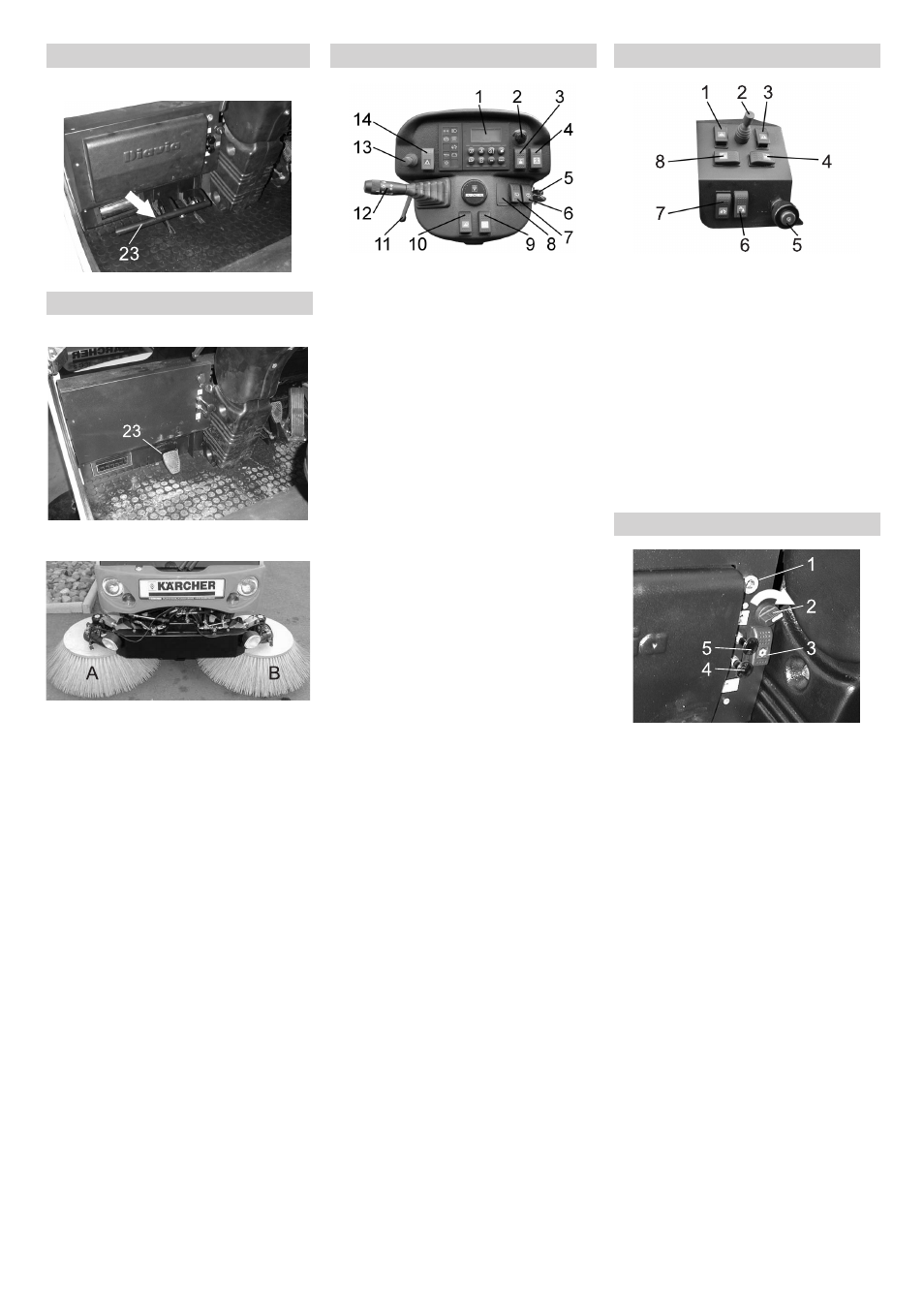

Kuva 3
– Poljin karkealikaläpän nosto/lasku
Kuva 4
Kuva 5
A Oikea sivuharja
B Vasen sivuharja
Kuva 6
1 Näyttö
2 Sivuharjan kierrosluvun säätö
3 Hydrauliikka
1. porras = hydrauliikka päälle
2. porras = imuturbiini ja sivuharjat
päälle
4 Imusuun kohotus
5 Virtalukko
6 Lasinpesulaitteisto
7 Tuulilasinpyyhin
8 Ulkopeilin lämmitys (lisävaruste)
9 Kattovilkku
10 Työvalaisukytkin
11 Ohjauspylvään säätö
12 Yhdistelmäkytkin
13 Ajosuuntavipu
14 Varoitusvilkkulaite
Kuva 7
1 Sivuharjojen nosto/lasku
Hydraulinen sivuharjankevennin (lisä-
varuste)
2 Ohjainvipu: sivuharjojen ajo ulos / si-
sään
3 Sivuharjojen lukitus
4 Sivuharjan kallistus, vasen
(Vain 4-harjajärjestelmässä)
5 Moottorin kierrosluvun säätö
6 Suihkutusveden päälle-/poiskytkentä
7 Roskasäiliön nosto/lasku
8 Sivuharjan kallistus, oikea
(Vain 4-harjajärjestelmässä)
Kuva 8
1 12V-liitäntä
2 Tuuletin
3 Ilmastointilaitteen päälle-/poiskytkentä
(lisävaruste)
4 Raitisilma-/kiertoilmaohjaus
5 Lämmitys
4-harjajärjestelmä
2-harjajärjestelmä
Ohjauspulpetti Konsoli
Kytkinlista
219 FI
