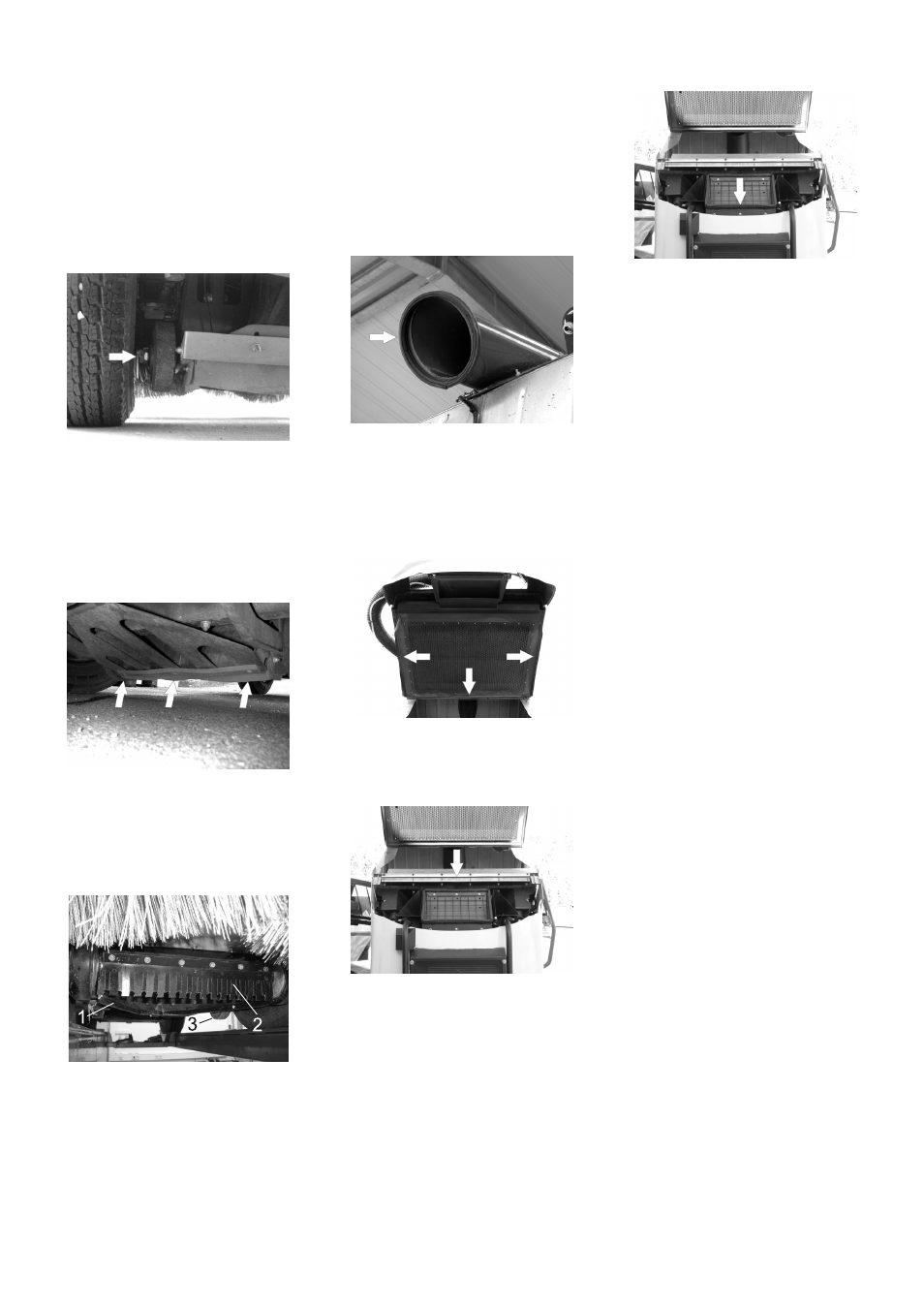

- 18
 Poluzować śruby mocujące listwę
uszczelniającą.
 Zdjąć blachę stabilizującą.
 Usunąć listwę uszczelniającą.
 Założyć nową listwę uszczelniającą i
przykręcić z blachą stabilizującą.
 Opuścić ssawkę.
 Ustawić listwę uszczelniającą.
 Dokręcić śruby mocujące listwy
uszczelniającej.
 Zdjąć koło.
 Usunąć nakrętki mocujące z krążków
kierujących.
 Wymienić krążki kierujące.
 Odkręcić nakrętki mocujące z krążków
kierujących.
 Usunąć śruby mocujący prowadnicy.
 Wymienić prowadnicę.
 Zamocować prowadnicę.
Ustawianie listwy uszczelniającej:

Poluzować śruby.
 Opuścić ssawkę.
 Tylne krążki kierujące (3) ustawić w taki
sposób, by boczna listwa uszczelniają-
ca (1) znajdowała się z tyłu w odstępie
20 mm od podłoża.
 Przednią listwę uszczelniającą (2) usta-
wić w taki sposób, by dotykała podłoża.
 Dokręcić śruby mocujące listwy
uszczelniającej.
Wymiana listwy uszczelniającej:

Poluzować śruby.
 Usunąć listwę uszczelniającą.
 Przykręcić nową listwę uszczelniającą.
 Opuścić ssawkę.
 Ustawić listwę uszczelniającą.
 Dokręcić śruby mocujące listwy
uszczelniającej.
 Podnieść zbiornik śmieci.
 Usunąć uszczelkę.
 Oczyścić powierzchnię uszczelniającą.
 Założyć nową uszczelkę i na końcach
skleić silikonem.
 Podnieść zbiornik śmieci.
 Usunąć uszczelkę.
 Oczyścić powierzchnię uszczelniającą.
 Założyć i skleić nową uszczelkę.
 Usunąć uszczelkę.
 Oczyścić powierzchnię uszczelniającą.
 Założyć nową uszczelkę i skleić siliko-
nem.
 Usunąć uszczelkę.
 Oczyścić powierzchnię uszczelniającą.
 Założyć i skleić nową uszczelkę.
 Poluzować śruby.
 Wyjąć reflektor.
 Wymontować uszkodzoną żarówkę.
 Zamontować nową żarówkę.
 Poluzować śruby.
 Zdjąć szkła kierunkowskazów.
 Wymontować uszkodzoną żarówkę.
 Zamontować nową żarówkę.
 Poluzować śruby.
 Zdjąć szkiełko światła wstecznego.
 Wymontować uszkodzoną żarówkę.
 Zamontować nową żarówkę.
Wskazówka
Stosować wyłącznie bezpieczniki o tej sa-
mej wartości.

Wymienić uszkodzone bezpieczniki.
 Wymienić uszkodzone bezpieczniki.
Wymiana krążków kierujących przy
ssawce (tylko system 4-szczotkowy)
Wymiana prowadnicy klapy na duże
śmieci (tylko system 4-szczotkowy)
Nastawianie i wymiana listwy uszczel-
niającej ssawki (tylko system 2-szczot-
kowy)
Wymiana uszczelki rury ssawnej
Wymiana uszczelki pojemnika na śmieci
Wymiana uszczelki kanału ssawnego
turbiny
Wymiana żarówki reflektora
Wymiana żarówki kierunkowskazów
Wymiana żarówki światła wstecznego
Wymiana bezpieczników w skrzynce z
bezpiecznikami kabiny kierowcy
Wymiana bezpieczników w skrzynce z
bezpiecznikami pomieszczenia silniko-
wego
321 PL
