Karcher ICC 2 D ECO 2SB STAGE IIIa - Manual (Page 83)

- 18

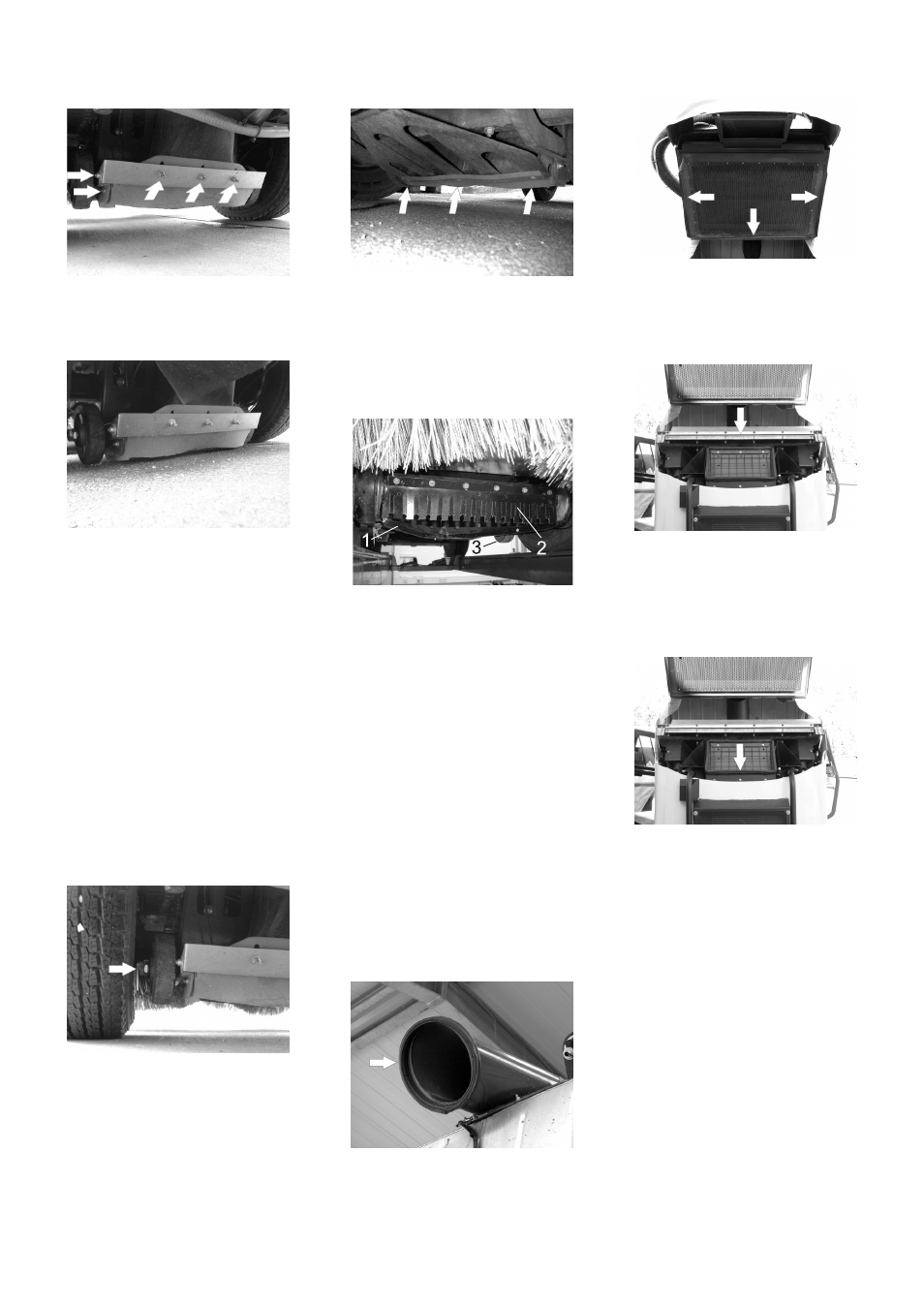

Regolare il listello di tenuta:

allentare le viti di fissaggio del listello di
tenuta.
 Scaricare la bocca di aspirazione.
 Regolare ad una distanza dal pavimen-
to di 10° mm i listelli di tenuta laterali e
posteriori.
 Serrare le viti di fissaggio del listello di
tenuta.
Sostituire il listello di tenuta:

allentare le viti di fissaggio del listello di
tenuta.
 rimuovere la lamiera di stabilizzazione.
 Rimuovere il listello di tenuta.
 Inserire il nuovo listello di tenuta e avvi-
tarlo con la lamiera di stabilizzazione.
 Scaricare la bocca di aspirazione.
 Regolare il listello di tenuta.
 Serrare le viti di fissaggio del listello di
tenuta.
 Smontare la ruota.
 Rimuovere i dadi di fissaggio dei rulli di
scorrimento.
 Sostituire i rulli di scorrimento.
 Avvitare i dadi di fissaggio dei rulli di
scorrimento.
 Rimuovere le viti di fissaggio della barra
di scorrimento.
 Sostituire la barra di scorrimento.
 Fissare la barra di scorrimento.
Regolare il listello di tenuta:

Svitare le viti.
 Scaricare la bocca di aspirazione.
 Regolare i rulli di scorrimento posteriori
(3) in modo che il listello di tenuta late-
rale (1) posteriore si trovi ad una distan-
za dal pavimento di 20 mm.
 Regolare il listello di tenuta anteriore (2)
in modo che tocchi il pavimento.
 Serrare le viti di fissaggio del listello di
tenuta.
Sostituire il listello di tenuta:

Svitare le viti.
 Rimuovere il listello di tenuta.
 Inserire un nuovo listello di tenuta.
 Scaricare la bocca di aspirazione.
 Regolare il listello di tenuta.
 Serrare le viti di fissaggio del listello di
tenuta.
 Sollevare il vano raccolta.
 Rimuovere la guarnizione.
 Pulire la superficie di tenuta.
 Applicare la nuova guarnizione e incol-
larla alle estremità con il silicone.
 Sollevare il vano raccolta.
 Rimuovere la guarnizione.
 Pulire la superficie di tenuta.
 Applicare la nuova guarnizione e incol-
larla.
 Rimuovere la guarnizione.
 Pulire la superficie di tenuta.
 Applicare la nuova guarnizione e incol-
larla con il silicone.
 Rimuovere la guarnizione.
 Pulire la superficie di tenuta.
 Applicare la nuova guarnizione e incol-
larla.
 Svitare le viti.
 Estrarre il faro.
 Smontare la lampadina difettosa.
 Montare una nuova lampadina.
 Svitare le viti.
 Rimuovere il vetro dell'indicatore dire-
zione guida.
 Smontare la lampadina difettosa.
 Montare una nuova lampadina.
 Svitare le viti.
 Staccare il vetro della luce posteriore.
 Smontare la lampadina difettosa.
 Montare una nuova lampadina.
Regolare e sostituire il listello di tenuta
della bocca di aspirazione (solo sistema
a 4 spazzole)
Sostituire i rulli di scorrimento della boc-
ca di aspirazione (Solo sistema a 4 spaz-
zole)
Sostituire la barra di scorrimento della
serranda sporco grossolano (solo siste-
ma a 4 spazzole)
Regolare e sostituire il listello di tenuta
della bocca di aspirazione (solo sistema
a 2 spazzole)
Sostituire la guarnizione del tubo di
aspirazione
Sostituire la guarnizione del vano rac-
colta
Sostituire la guarnizione dell'aspirazio-
ne della turbina
Sostituire la lampadina del faro
Sostituire la lampadina dell'indicatore
direzione guida
Sostituire la lampadina della luce poste-
riore
83 IT
