Karcher ICC 2 D ECO 2SB STAGE IIIa - Manual (Page 5)

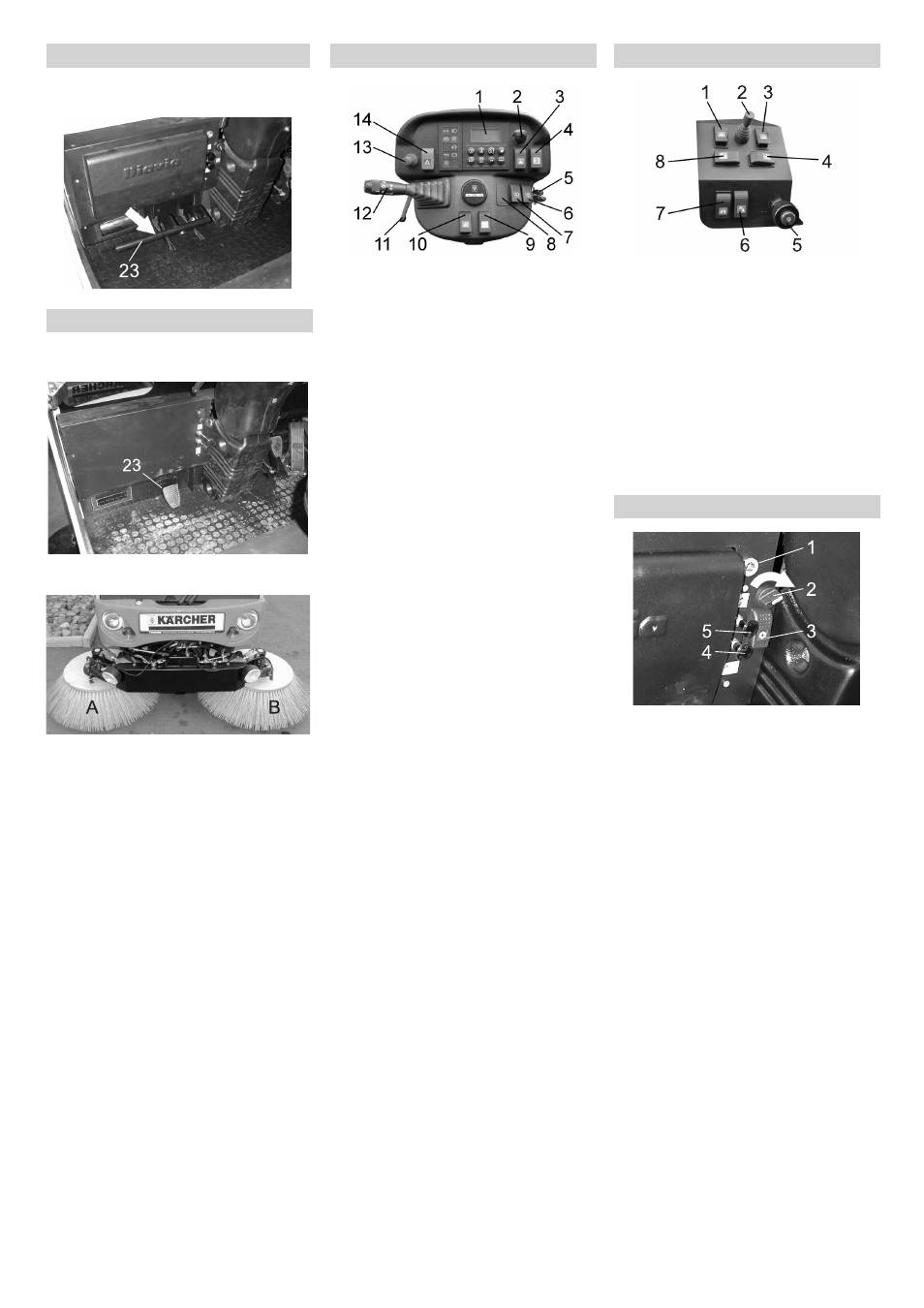

- 4
– Pedal Grobschmutzklappe heben/sen-
ken
Bild 3
– Pedal Grobschmutzklappe heben/sen-
ken
Bild 4
Bild 5
A Rechter Seitenbesen
B Linker Seitenbesen
Bild 6
1 Display
2 Einstellung Seitenbesendrehzahl
3 Arbeitshydraulik
1. Stufe = Arbeitshydraulik einschalten
2. Stufe = Saugturbine und Seitenbe-
sen einschalten
4 Anhebung des Saugmundes
5 Zündschloss
6 Scheibenwaschanlage
7 Scheibenwischer
8 Außenspiegelheizung (Zubehör)
9 Rundumleuchte
10 Schalter Arbeitsbeleuchtung
11 Lenksäulenverstellung
12 Kombinationsschalter
13 Fahrtrichtungshebel
14 Warnblinkanlage
Bild 7
1 Seitenbesen anheben/absenken
Hydraulische Seitenbesenentlastung
(Zubehör)
2 Joystick Seitenbesen aus-/einfahren
3 Seitenbesen sperren
4 Neigung Seitenbesen, links
(Nur 4-Besensystem)
5 Einstellung Motordrehzahl
6 Sprühwasser ein-/ausschalten
7 Kehrgutbehälter anheben/absenken
8 Neigung Seitenbesen, rechts
(Nur 4-Besensystem)
Bild 8
1 12V-Anschluss
2 Gebläse
3 Klimaanlage ein-/ausschalten (Zube-
hör)
4 Frischluft-/Umluftsteuerung
5 Heizung
4-Besensystem
2-Besensystem
Bedienpult Konsole
Schaltleiste
5 DE
